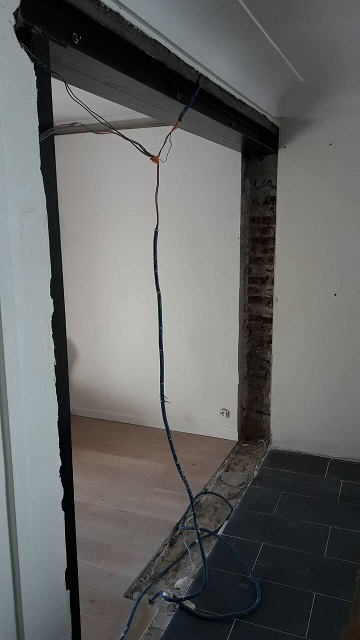

Réalisation d’une ouverture de largeur 2,73 m entre cuisine et chambre

Projet réalisé à Paris 75015 dans la catégorie Murs porteurs





Réalisation d’une ouverture de largeur 2,73 m maximum
Pose de deux poutres HEA 120
Extrémité 1 : encastrement de 25 cm minimum sur sommier en béton et scellement au mortier
sans retrait.
Si l’encastrement n’est pas réalisable alors pose de poteaux IPE 120 comme pour l’extrémité 2 cidessous.
Extrémité 2 : pose de deux poteaux IPE 120 (un poteau par poutre), platine acier haute et basse
(120 x 150 mm ; épaisseur 10 mm) et soudure au cordon 6/7 mm.
Les platines basses seront noyées dans le plancher bas.
Voir plan de réalisation.
L’entrepreneur vérifiera les côtes exactes, avant d’effectuer sa commande d’acier



1.Consolidation Renforcement

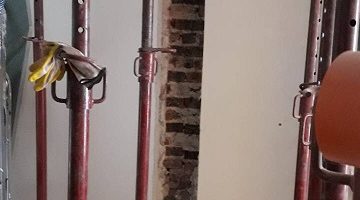

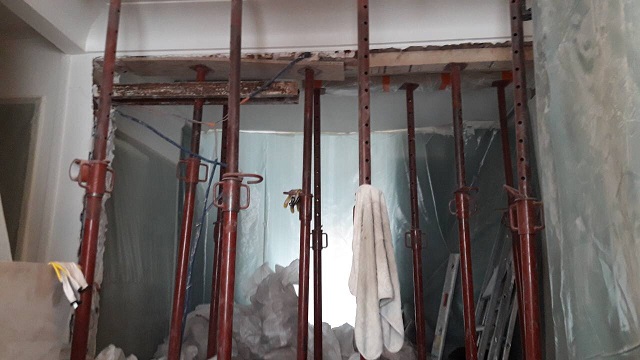

Fourniture, réalisation et pose étaiement vertical pour supporter
le plafond et murs porteurs selon le schéma défini par BET, sera
effectué a l’aide des étais et bastaings en bois

2.Démolition – Mur
Démolition d’un mur porteur L2,75 m x ht2,60 m x ép.25 cm, mur
construit en briques rouges et moellons, avec tronçonneuse
électrique et machine spéciale y compris évacuation des gravats

3.Poteaux – IPE 120
Fourniture et pose poteau en moisée IPE 120 par longueur
ht2,47ml de chaque extrémité de la poutre HEA120 soudé sur
platine en pied et fixé au sol par tire-fond et sur mur par cheville
chimique SPIT.TRIGA M20. Prévoir soudure et boulonnage

3.Poutre – HEA 120
Fourniture et pose poutre en système moisé HEA 120 par
2,75ml de longueur selon le schéma défini par BET, posé et
soudé sur le poteau IPE 120 de chaque extrémité, prévoir
calfeutrement avec ciment rapide. Prévoir soudure et boulonnage
L’encastrement de la poutre HEA120 dans les mur de façade
n’est pas réalisable. Nous aurions choisi la deuxeme metod
proposé par bureau d’etude – pose de deux poteau IPE120 en
système

4. Platine
Fourniture et pose de platine acier 120×150 en épaisseur 10 mm,
prévoir soudure et boulonnage

PRECONISATION DES TRAVAUX
Pose
Lors de notre étude et relevé, nous ne connaissions pas les maçonneries exactes des murs. Avant
d’effectuer des travaux quelconques sur un mur, il sera nécessaire de décaper le mur afin de
déterminer les fonctionnalités cachées du mur (câbles, tuyaux etc.). Cette mise à nue permet aussi
d’identifier des pathologies éventuelles comme les fissures internes ou des altérations non visibles
extérieurement et nous en aviser.
Il faut définir, par la position de l’ouverture, les travaux d’étayage nécessaires, en tenant compte des
pathologies éventuelles. Les linteaux doivent être posés en premier. C’est l’agencement qui va
supporter le poids de la structure au-dessus de l’ouverture. Il faut étayer progressivement les éléments
d’ouvrage.

Quand le linteau est mis en place, on peut procéder à l’ouverture du mur avec une scie circulaire au
diamant et/ou à l’aide d’une rainureuse à béton pour la pierre et surtout pas de marteau-piqueur. Ces
travaux génèrent beaucoup de poussières. Après les premières découpes, on utilise une massette pour
finir l’ouverture.
Nous préconisons de :
• Réaliser dans un premier temps les trouées les encastrements
• Réaliser ensuite les trouées pour les étaiements (voir ci-après)
• Etayer sur le linéaire porteur
• Réaliser la trouée du linteau manufacturé puis le positionner sur une arase
• Etayer la poutre
• Mater
• Coffrage avec des plaques coupe-feu
Le matage doit être réalisé avec du mortier de scellement de type 700 CLAVEXPRESS ou similaire,
comme du mortier de scellement à retrait compensé, prise et durcissement rapides, haute résistance à
l’arrachement à 24 heures et résistances mécaniques en conformité avec la norme NF  » Produits de
scellement » catégorie 5.



l’Etude a été réalise par Bet-Structuris  21, quai de Stalingrad – 92100 Boulogne Billancourt

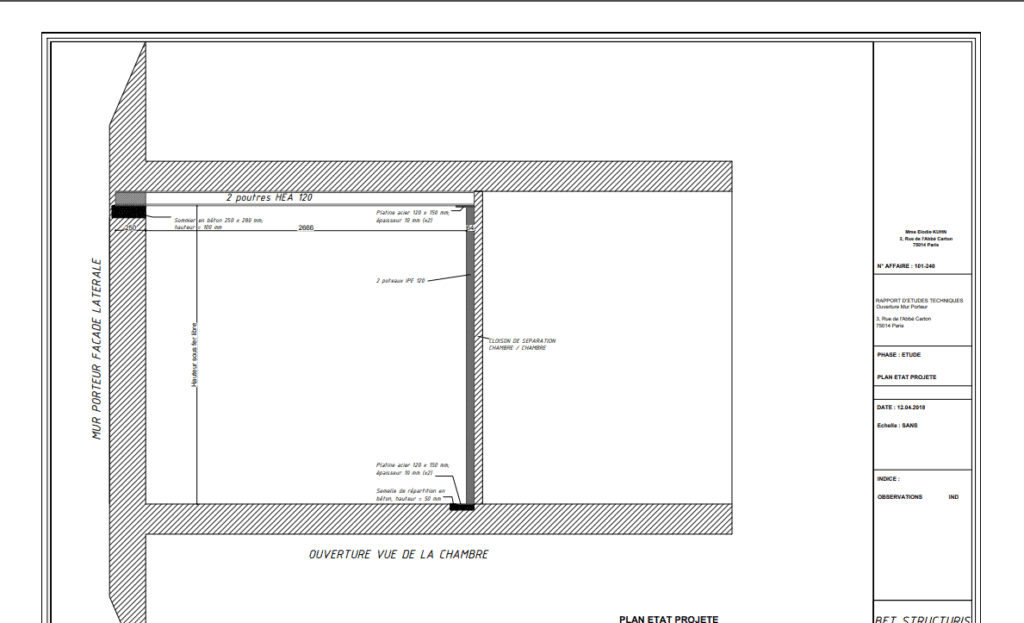

Les plans du projet

  • Réalisation d’une ouverture de largeur 2,73 m  entre cuisine et chambre
  • Réalisation d’une ouverture de largeur 2,73 m  entre cuisine et chambre
