OMPT GROUPE выполнила работы в Грасе, в доме с каменными стенами, по изменению и усилению деревянной стропильной системы. Проект предусматривал вырезку нескольких элементов существующей стропильной системы. После удаления этих деревянных элементов стропила уже не могли самостоятельно воспринимать нагрузку кровли. Поэтому требовалось выполнить новое металлическое усиление, прежде чем вернуть конструкцию в эксплуатацию.
Зачем усиливать стропильную систему после вырезки элементов
В традиционной стропильной системе каждый деревянный элемент участвует в работе всей конструкции. Вырезанные прогон, ригель или стропильная нога — это одной опорой меньше для кровли. Нагрузка передаётся на соседние элементы, которые могут прогнуться. Поэтому перед любой вырезкой необходимо предусмотреть, как будет перераспределена нагрузка. Здесь эту роль выполняет стальная конструкция, более компактная и прочная, чем деревянный элемент тех же габаритов.
Временное раскрепление стропильной системы и несущих стен
Сначала мы установили вертикальное раскрепление из металлических стоек и деревянных бастаингов. Оно поддерживает потолок и несущие стены на всё время работ, что позволяет выполнять вырезку без риска просадки.
Вырезка элементов стропильной системы
Затем соответствующие деревянные элементы были вырезаны подходящим инструментом по схеме, согласованной нашей командой с клиентом. Древесные отходы вывозились по мере образования.
Сдвоенная П-образная балка, закреплённая спариванием

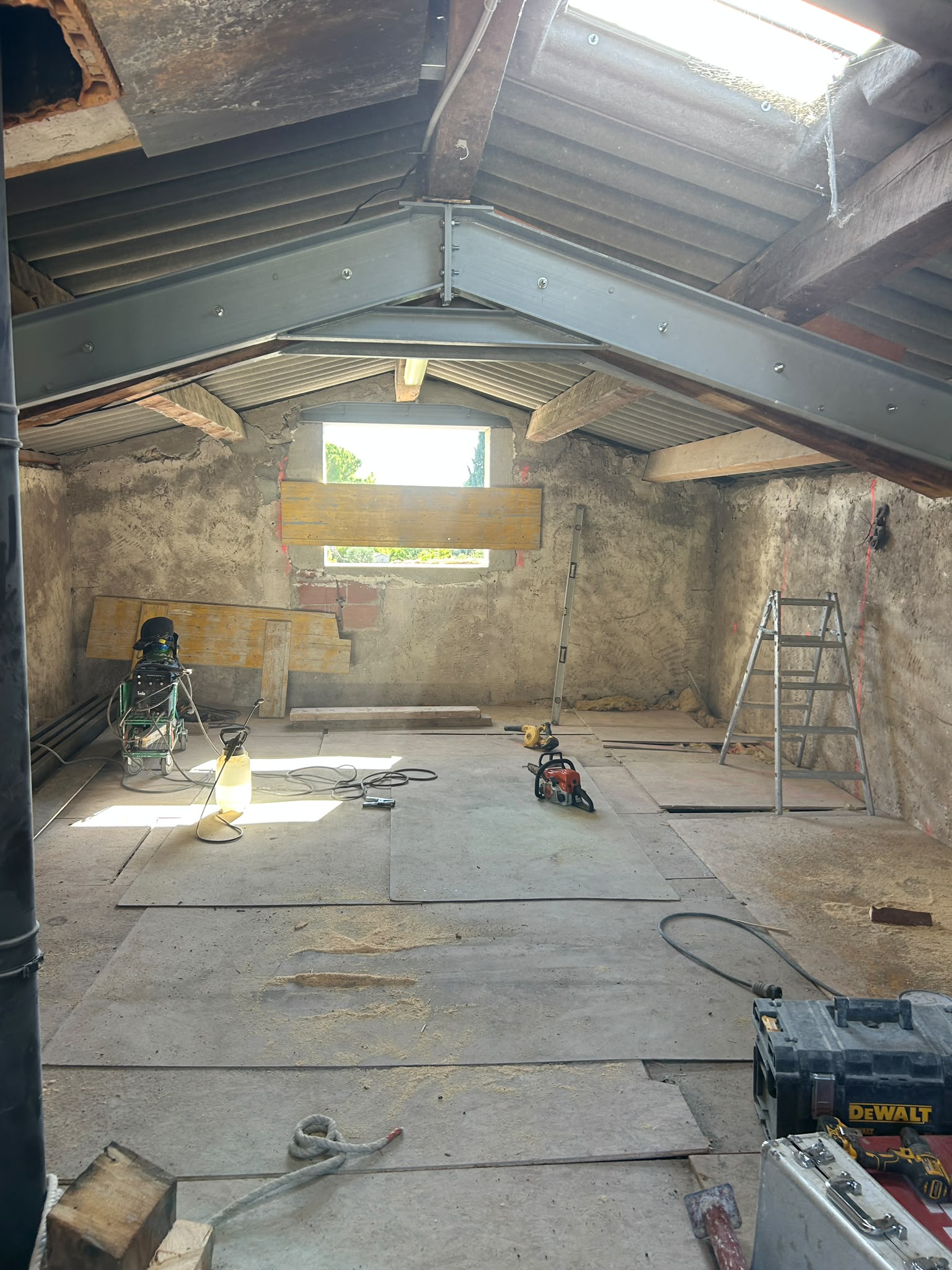

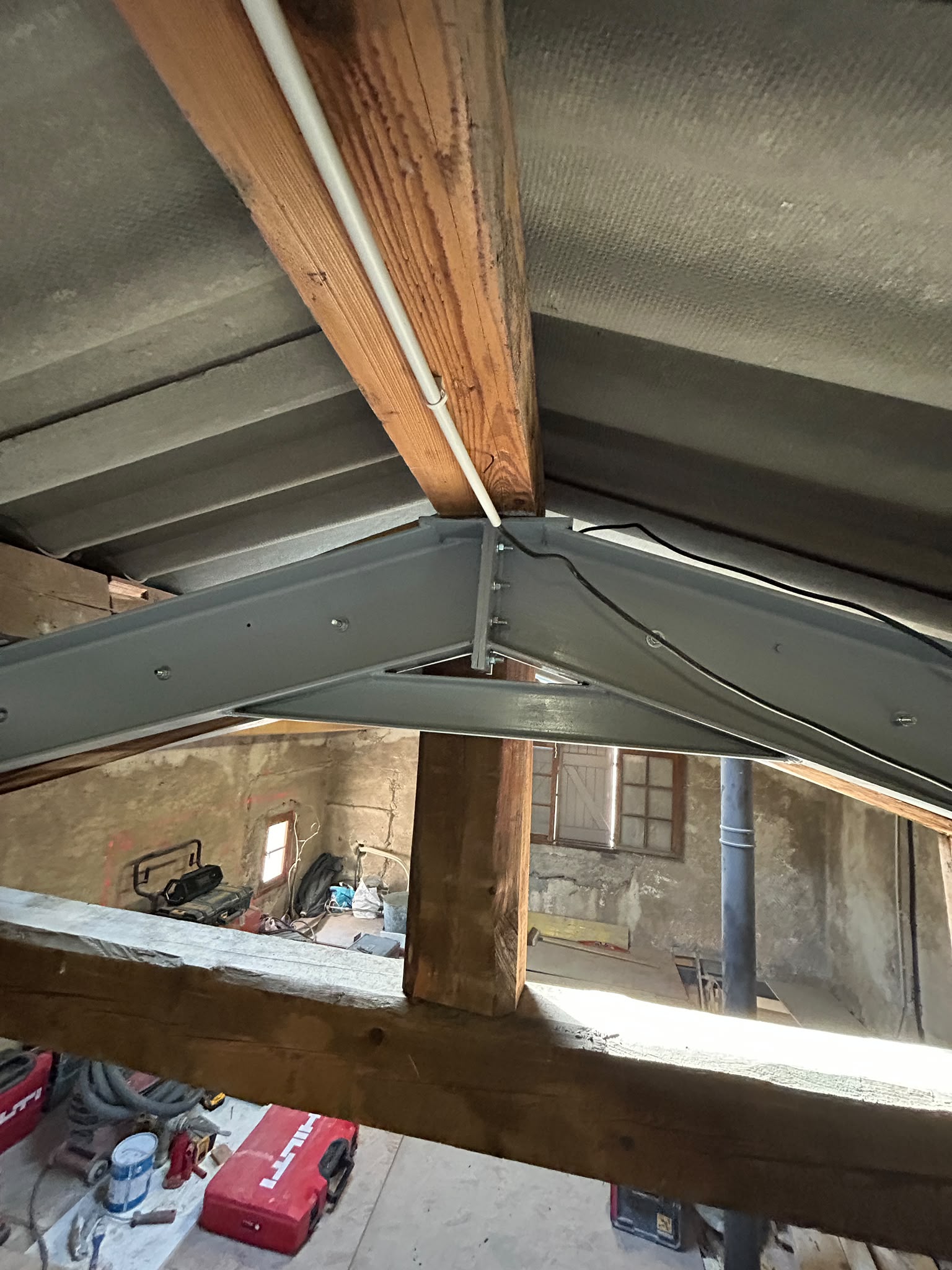

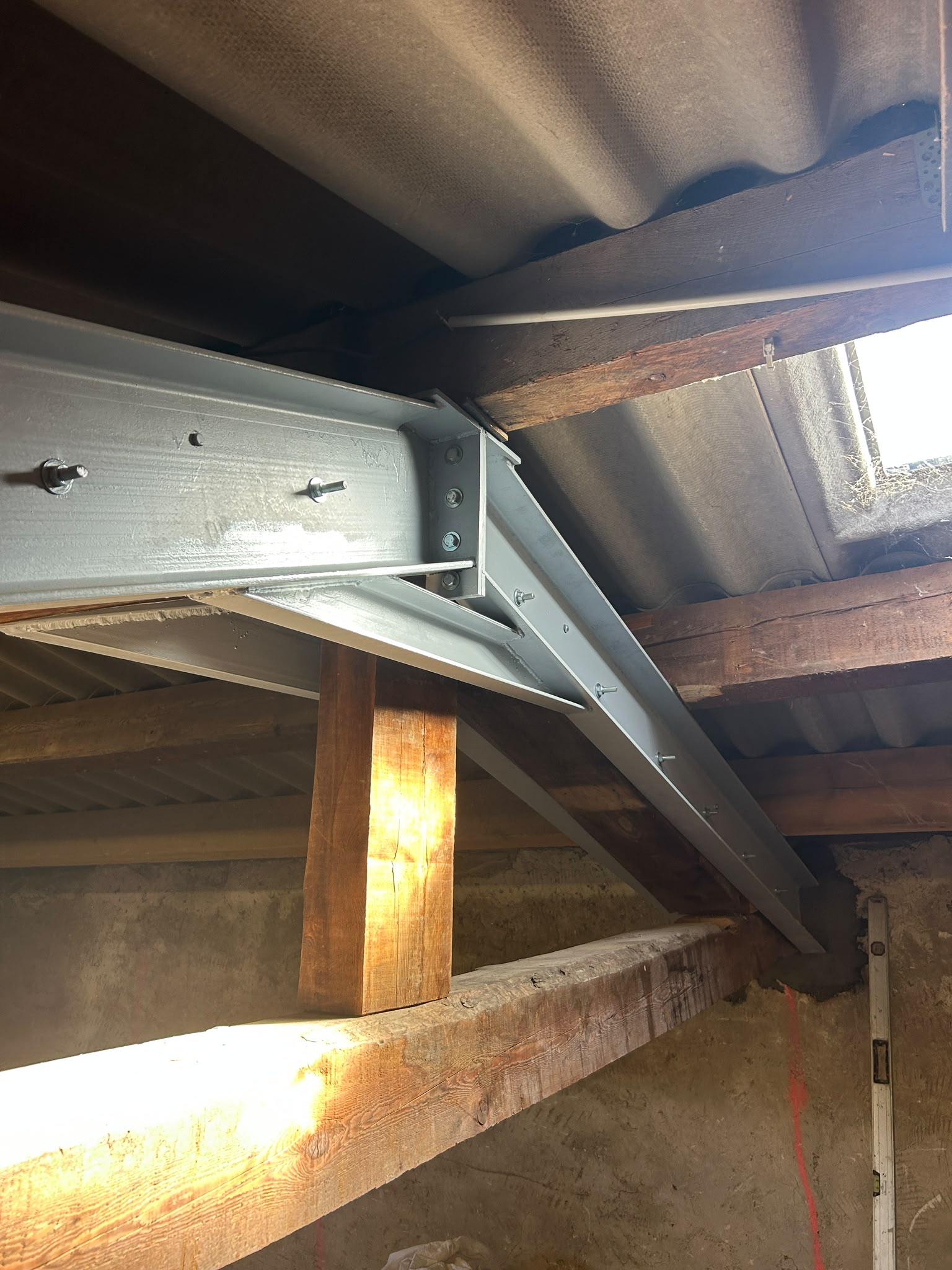

Усиление представляет собой сдвоенную металлическую швеллерную балку, установленную по обе стороны существующей стропильной системы. Это принцип спаривания: два профиля охватывают деревянные элементы и работают вместе с ними. Они стянуты между собой сквозными шпильками, которые соединяют сталь и дерево в единый элемент.

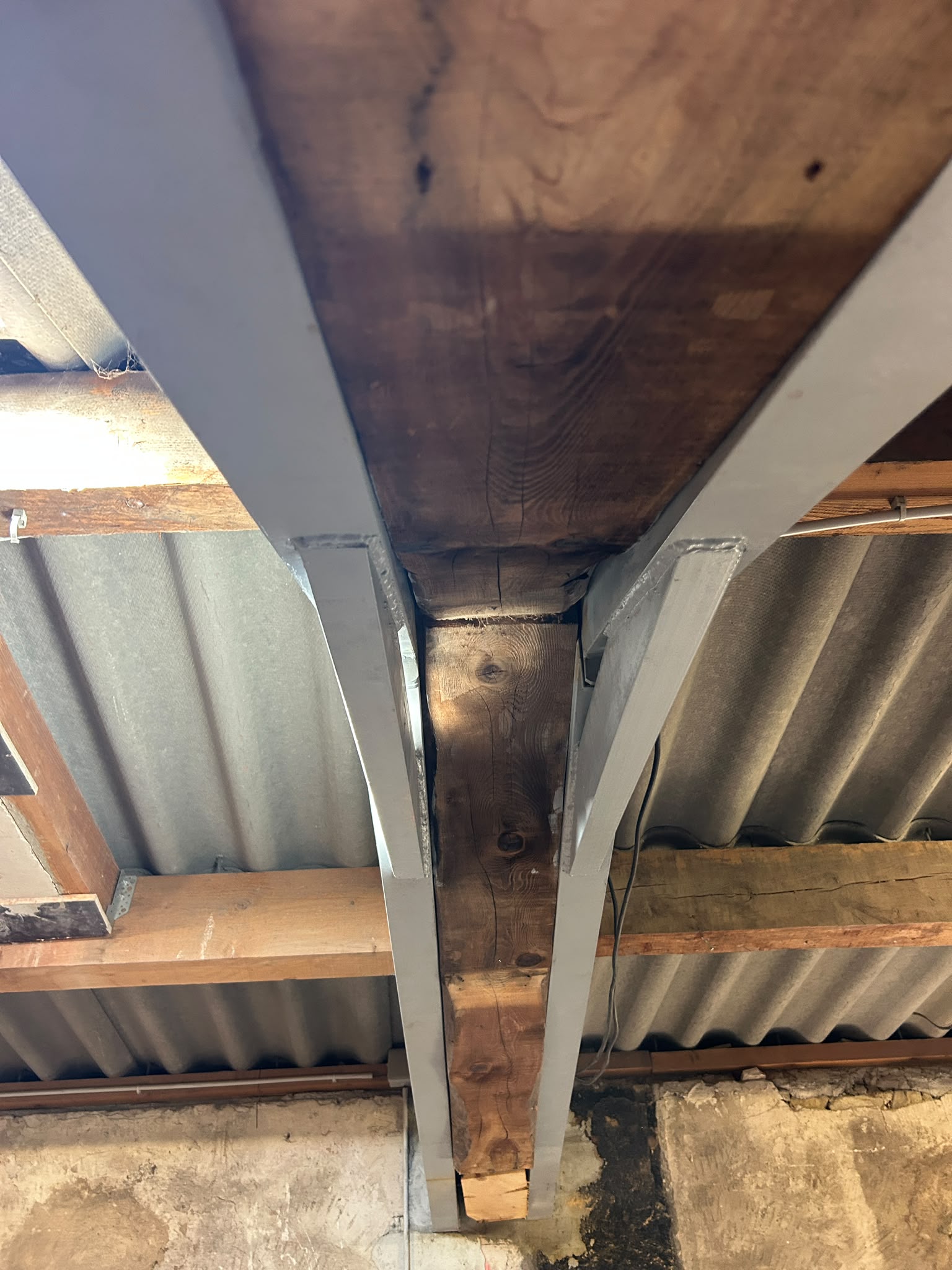

С каждого конца сдвоенная балка опирается на стальную стойку, передающую нагрузку на кладку. Над балкой выполнена подливка безусадочным раствором, чтобы обеспечить плотный контакт со стропильной системой. Благодаря этому усиление начинает работать сразу после снятия временных стоек. Наконец, вся металлоконструкция была покрыта антикоррозионной краской.
Решение, подходящее для старых домов Граса
Усиление спариванием хорошо подходит для старых стропильных систем, которые часто встречаются в каменных домах окрестностей Граса. Существующие деревянные элементы сохраняются, а не заменяются целиком, работы ведутся без разборки кровли, а прочность конструкции надолго возрастает.
OMPT GROUPE выполняет изменение и усиление деревянных стропильных систем, устройство проёмов в несущих стенах и проёмов в перекрытии в Грасе, Мужене, Каннах, Антибе и по всему департаменту Приморские Альпы. Есть проект? Запросите бесплатную смету.
