OMPT GROUPE est intervenue à Grasse pour créer une nouvelle ouverture dans un mur de façade porteur. Le projet prévoyait une ouverture de forme triangulaire, destinée à recevoir une future fenêtre. Ce chantier sort de l’ordinaire : sa géométrie ne permet pas de poser un simple linteau, et la reprise des charges a demandé une structure métallique réalisée sur mesure.
Pourquoi un portique métallique pour une façade porteuse
Un mur de façade porte souvent une partie des planchers et de la toiture. Y découper une ouverture, c’est supprimer une portion de maçonnerie qui transmettait ces charges jusqu’au sol. Il faut donc un nouveau cadre porteur avant de rendre le mur à son usage.
Ici, nous avons opté pour un portique métallique : une poutre horizontale en tête, reliée à deux poteaux verticaux. Les charges sont reprises au-dessus de l’ouverture puis descendues de chaque côté, sans solliciter la maçonnerie fragilisée par la découpe.
Étaiement du plafond et des murs

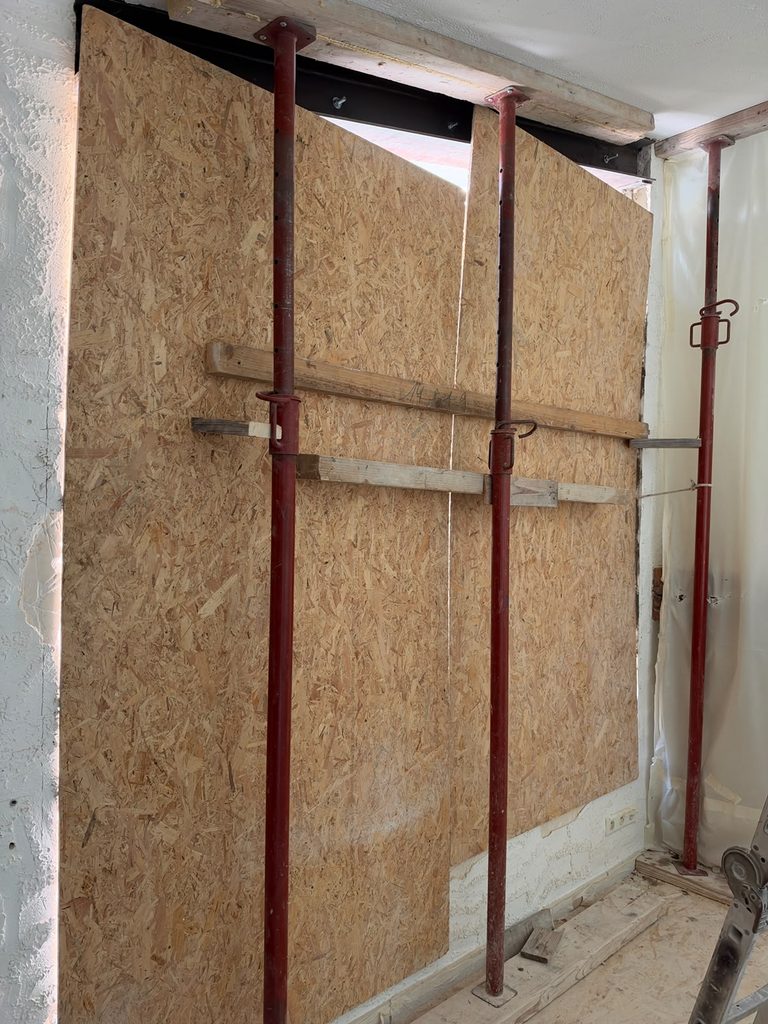

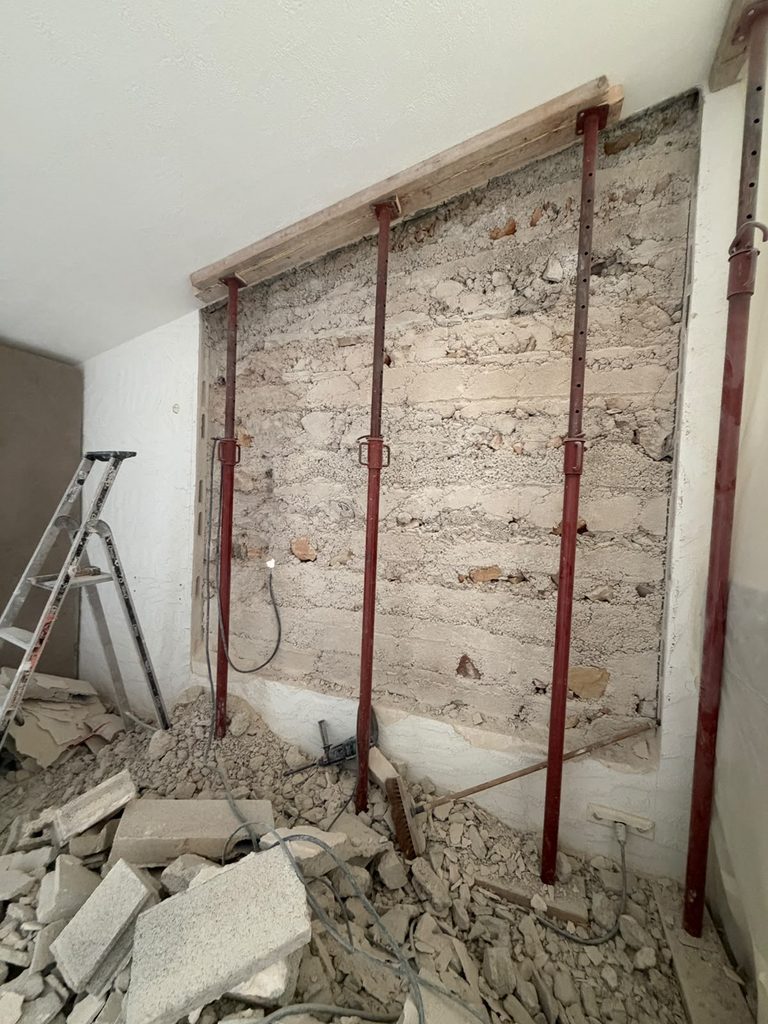

Avant toute démolition, nous avons mis en place un étaiement vertical à l’aide d’étais et de bastaings en bois. Le schéma d’étaiement a été défini par notre équipe, en accord avec le client. Il soutient le plafond et les murs pendant toute la durée de l’intervention.
Découpe de l’ouverture triangulaire
Les dimensions de l’ouverture ont été validées sur place avec le client. La découpe a ensuite été réalisée à la scie diamantée et avec une machine spéciale. Cette méthode donne des bords nets, même avec une forme triangulaire, et limite les vibrations dans le mur. Les gravats ont été évacués en déchetterie.

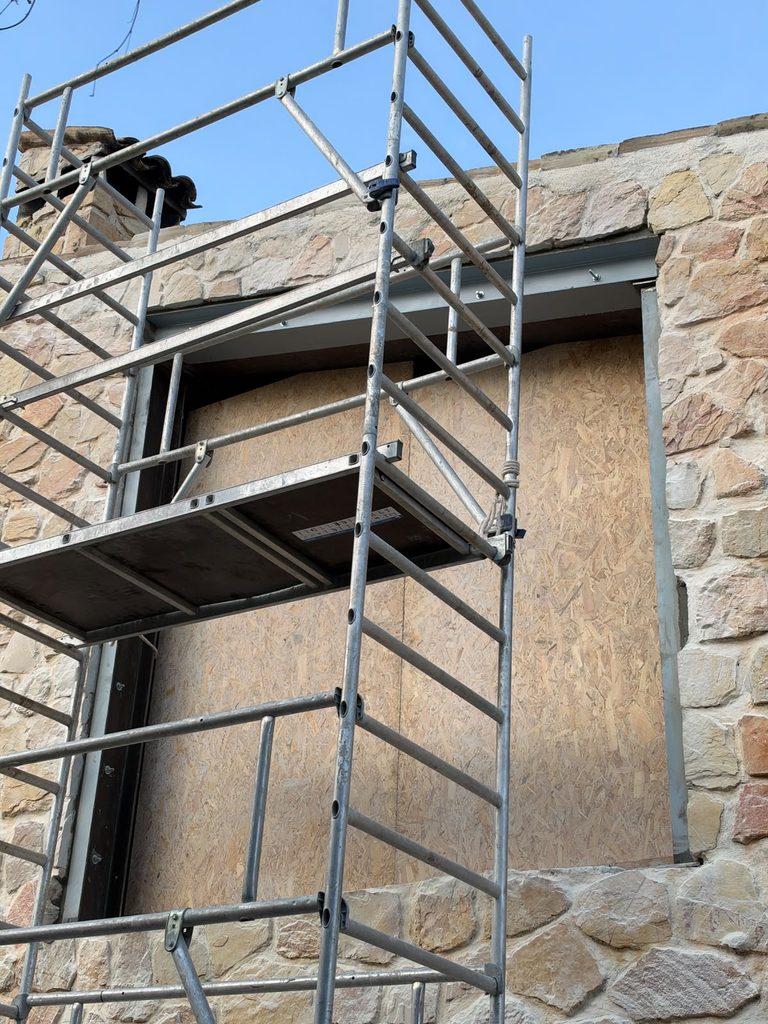

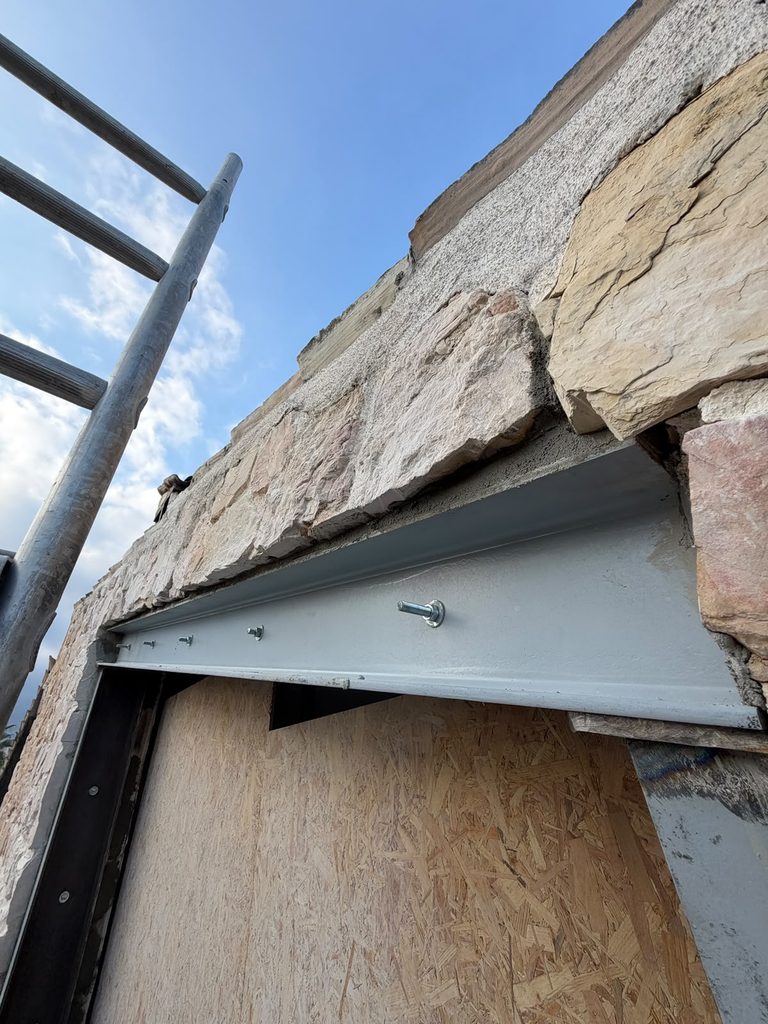

Pose du portique HEA 200 et UPN 200
La structure a été fabriquée sur mesure, ses dimensions exactes ayant été validées avec le client avant l’exécution. Elle se compose :
d’une poutre HEA 200, qui reprend les charges au-dessus de l’ouverture ;
de deux poteaux UPN 200, qui descendent ces charges de part et d’autre.
Les éléments verticaux et horizontaux sont assemblés par des platines en acier de 10 mm, soudées et boulonnées. Une platine de 10 mm supplémentaire assure la fixation de la poutre HEA 200. Ce type d’assemblage rend le portique rigide et durable.

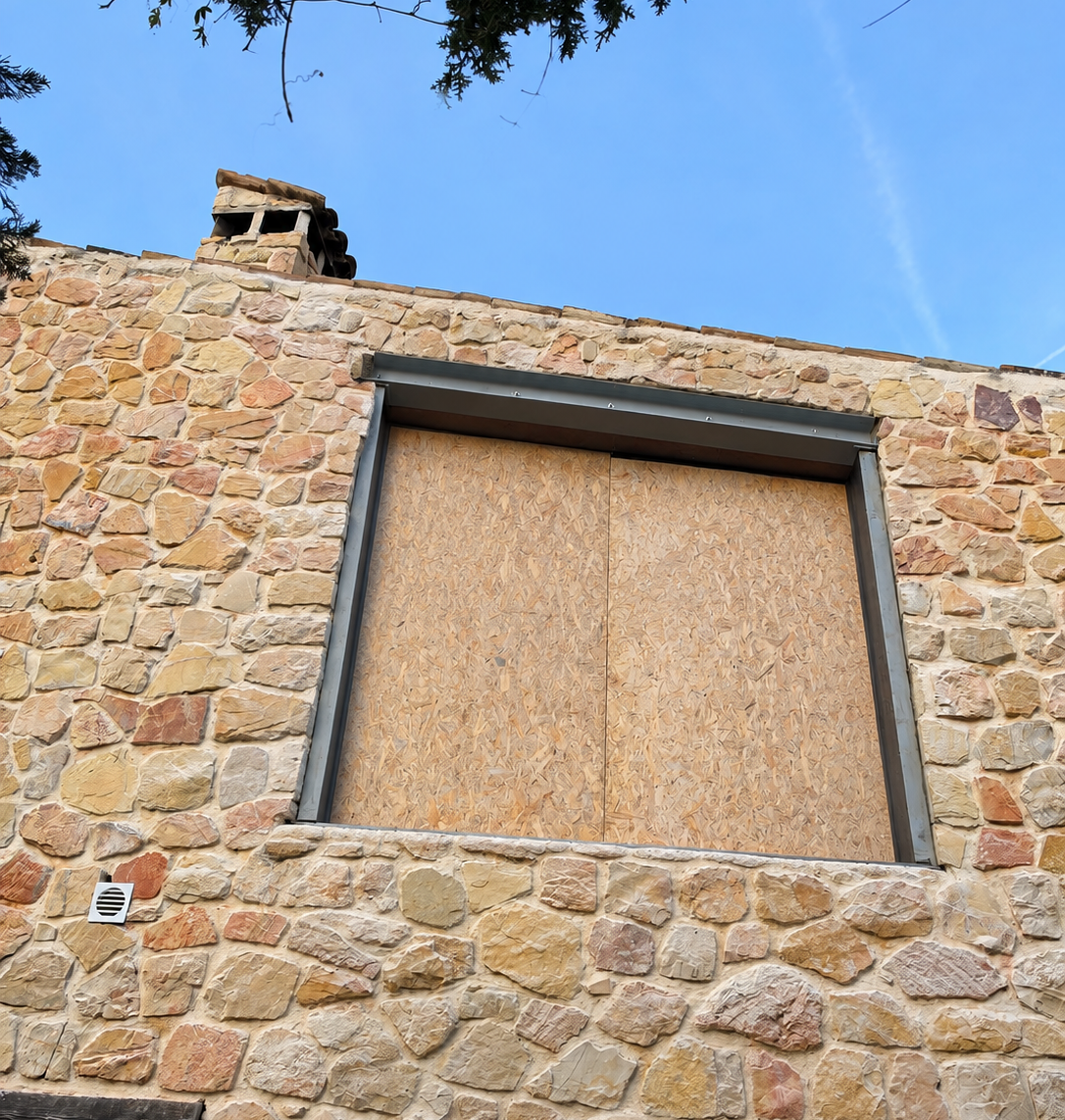

Une nouvelle fenêtre dans une façade grassoise

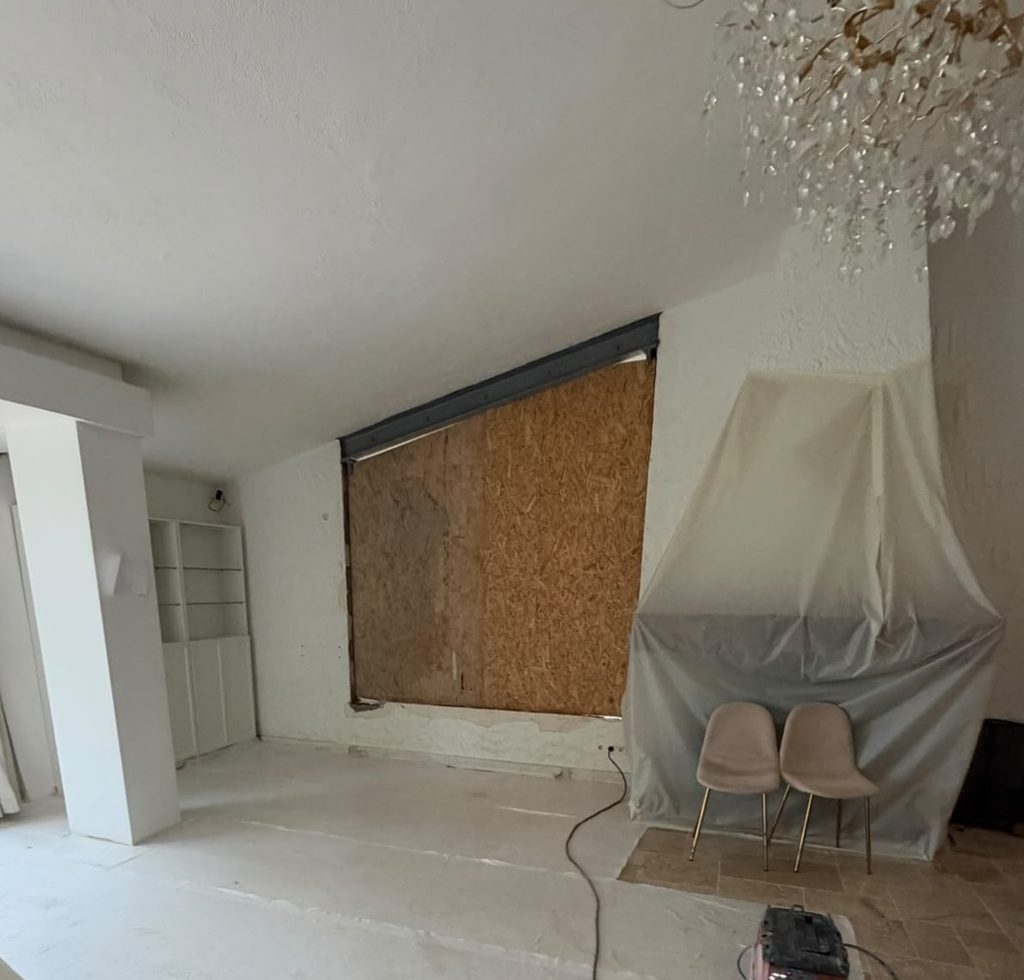

Le mur de façade accueille désormais une ouverture triangulaire prête pour sa future fenêtre. Ce chantier montre qu’une ouverture de forme inhabituelle est réalisable dans un mur porteur, à condition de prévoir un étaiement adapté et une structure de reprise conçue pour cette géométrie précise.
OMPT GROUPE réalise vos créations d’ouvertures, de fenêtres et de baies dans les murs porteurs à Grasse, Mougins, Cannes, Antibes, Nice et dans toutes les Alpes-Maritimes. Vous avez un projet ? Demandez votre devis gratuit.
