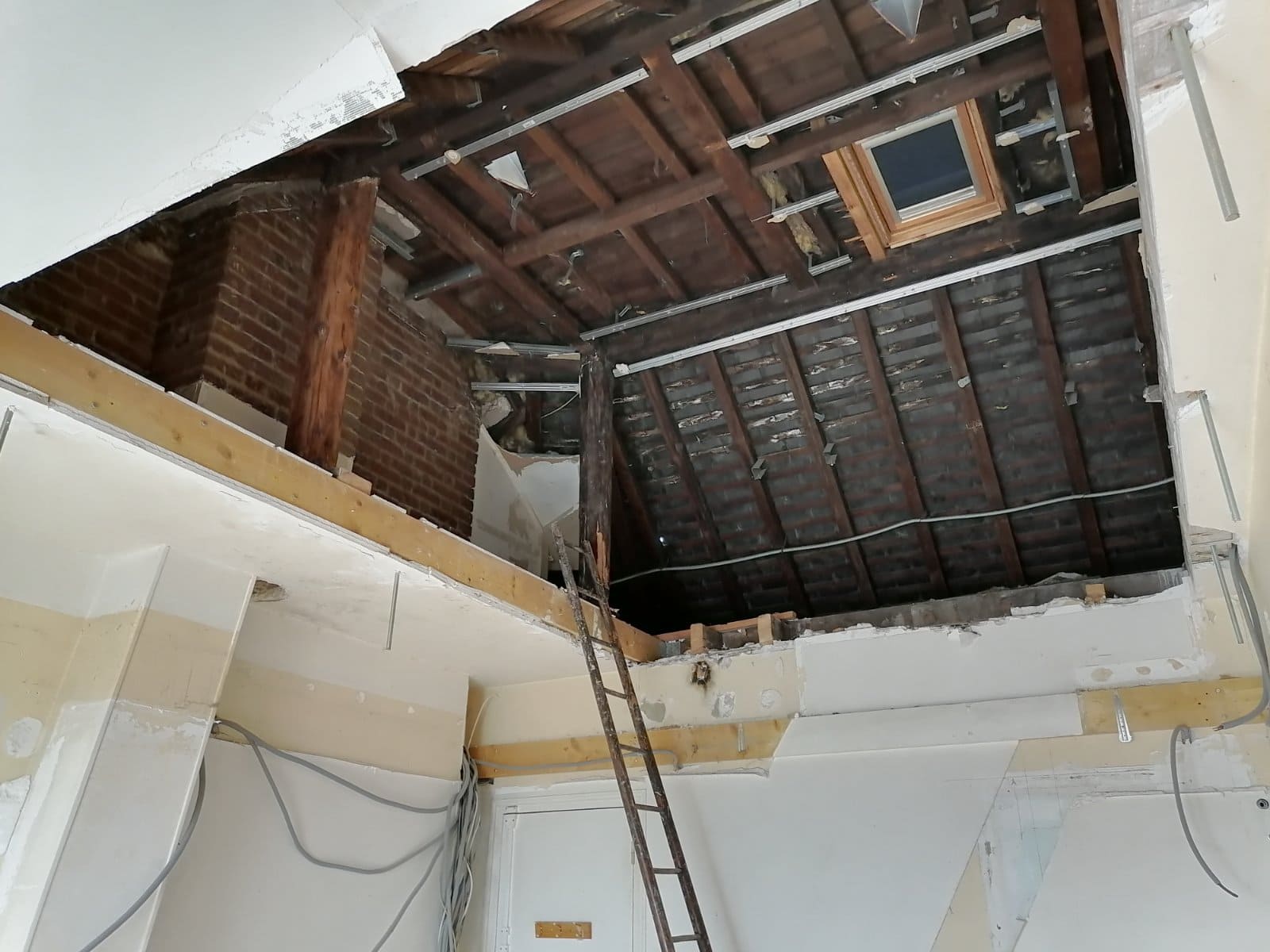

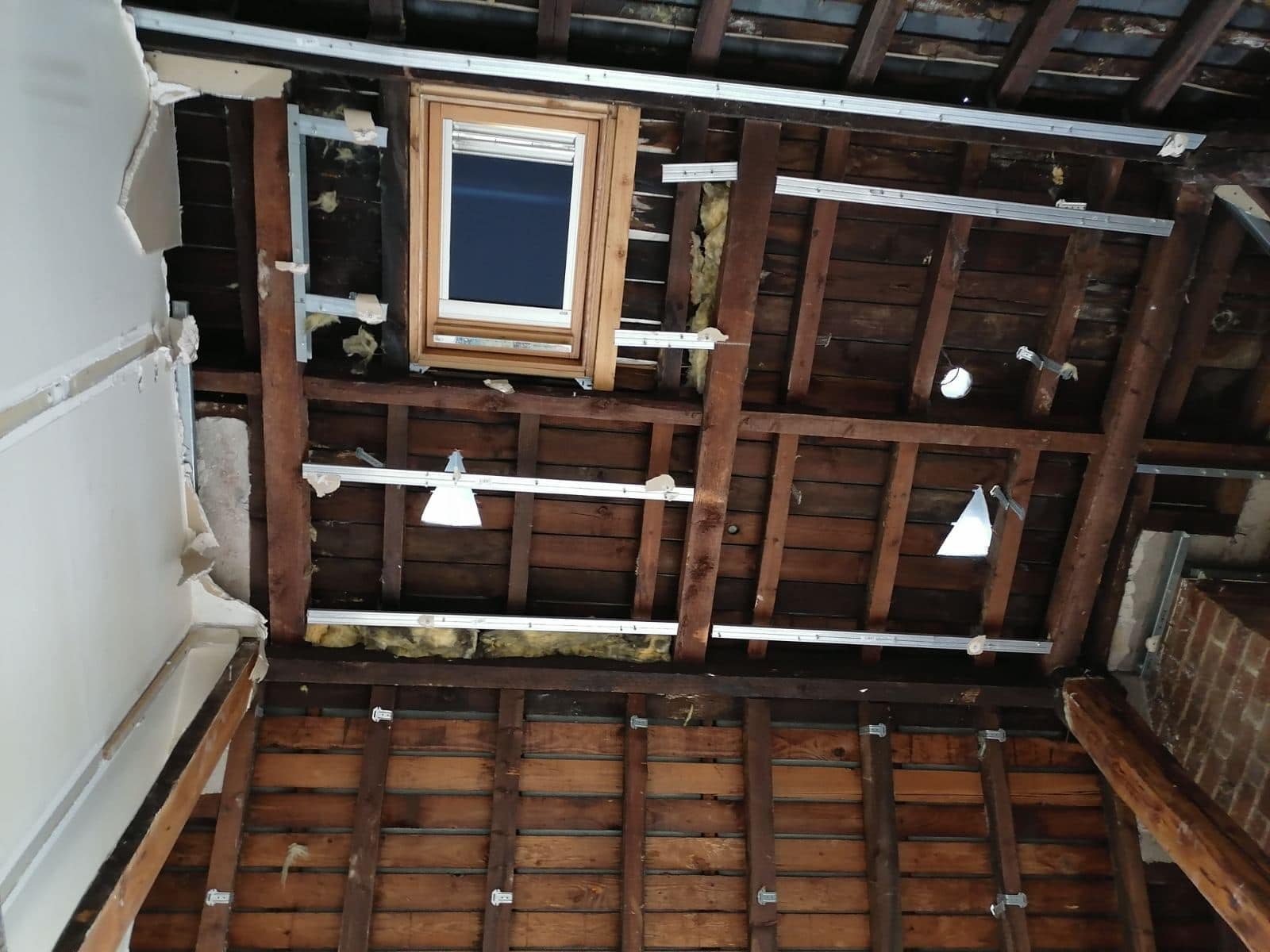

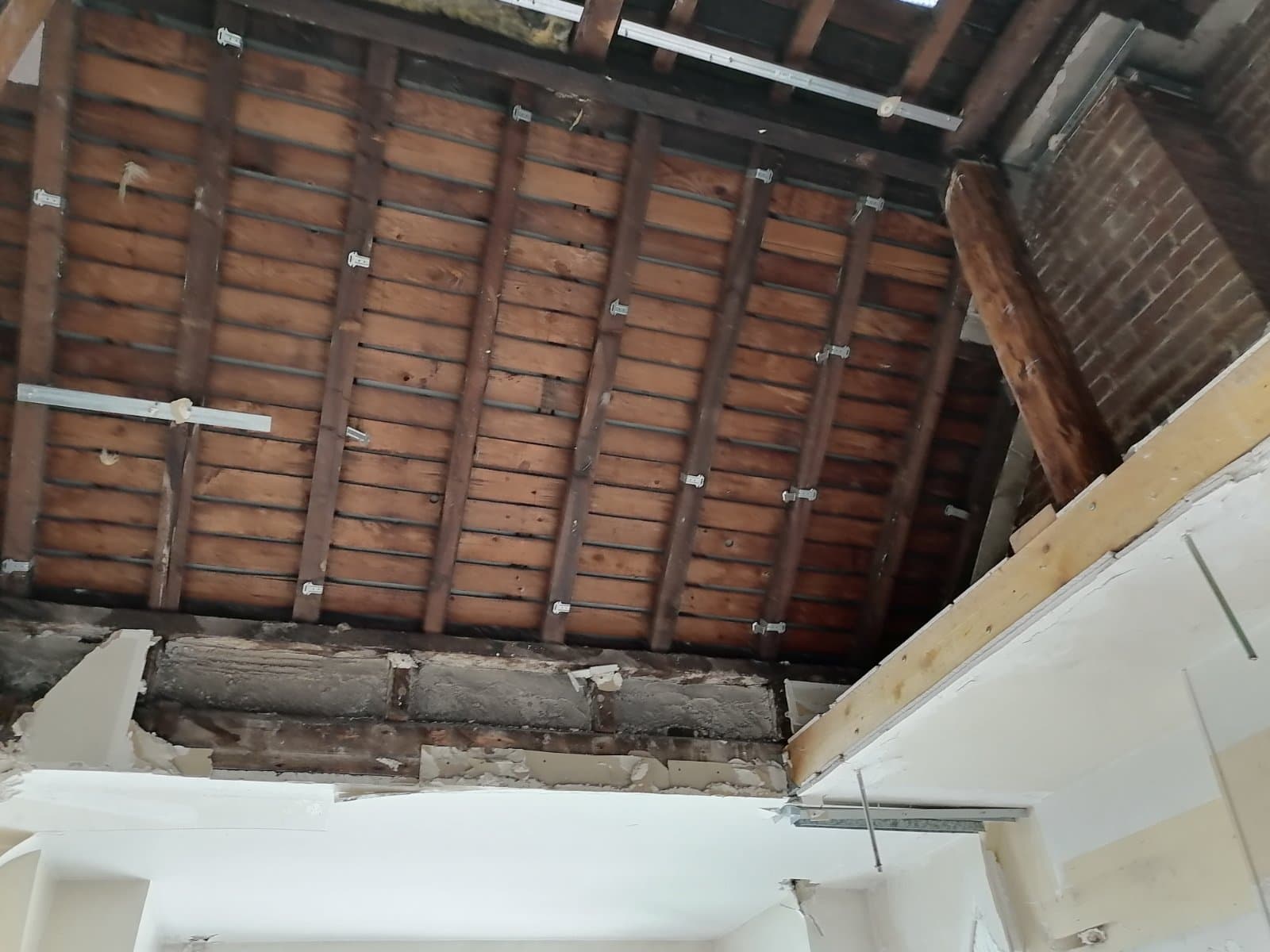

Lors de la rénovation d’une toiture ancienne, il est quasiment indispensable de procéder à une étude de l’état de la charpente afin de déterminer si celle-ci est toujours apte à supporter la charge du toit.

Chaque cas de renforcement de charpente est particulier, puisqu’il dépend d’abord du but à atteindre, entre réfection et modification. Il est donc indispensable, dans un premier temps, de faire étudier le projet par un professionnel qui engagera sa responsabilité quant à la résistance de la charpente renforcée.


Le projet de nos clients situés à Carros, était de renforcer une charpente en bois existante. Ils se sont adressés vers un bureau d’études d’ingénierie, afin que le projet soit guidé par des professionnels. Notre société à soigneusement réalisé le projet en respectant toutes les consignes du BET en suivant le plan d’exécution.

Chaque chantier commence par des étapes préparatoires indispensables : la protection des lieux par bâches plastiques et panneaux isorels. La structure n’avait pas besoin d’être étayé au vus du fait qu’il n’y avait pas de travaux de démolition.

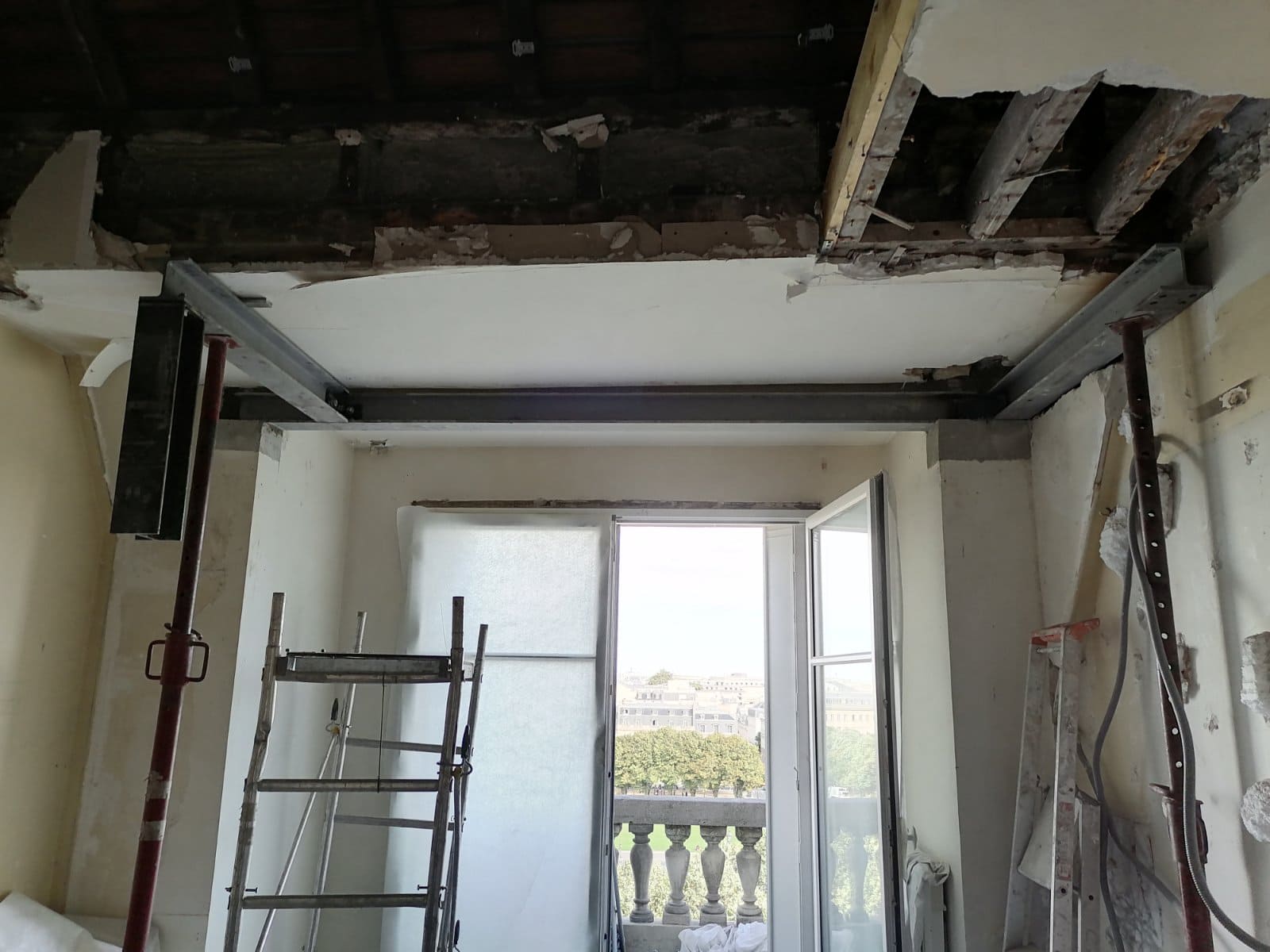

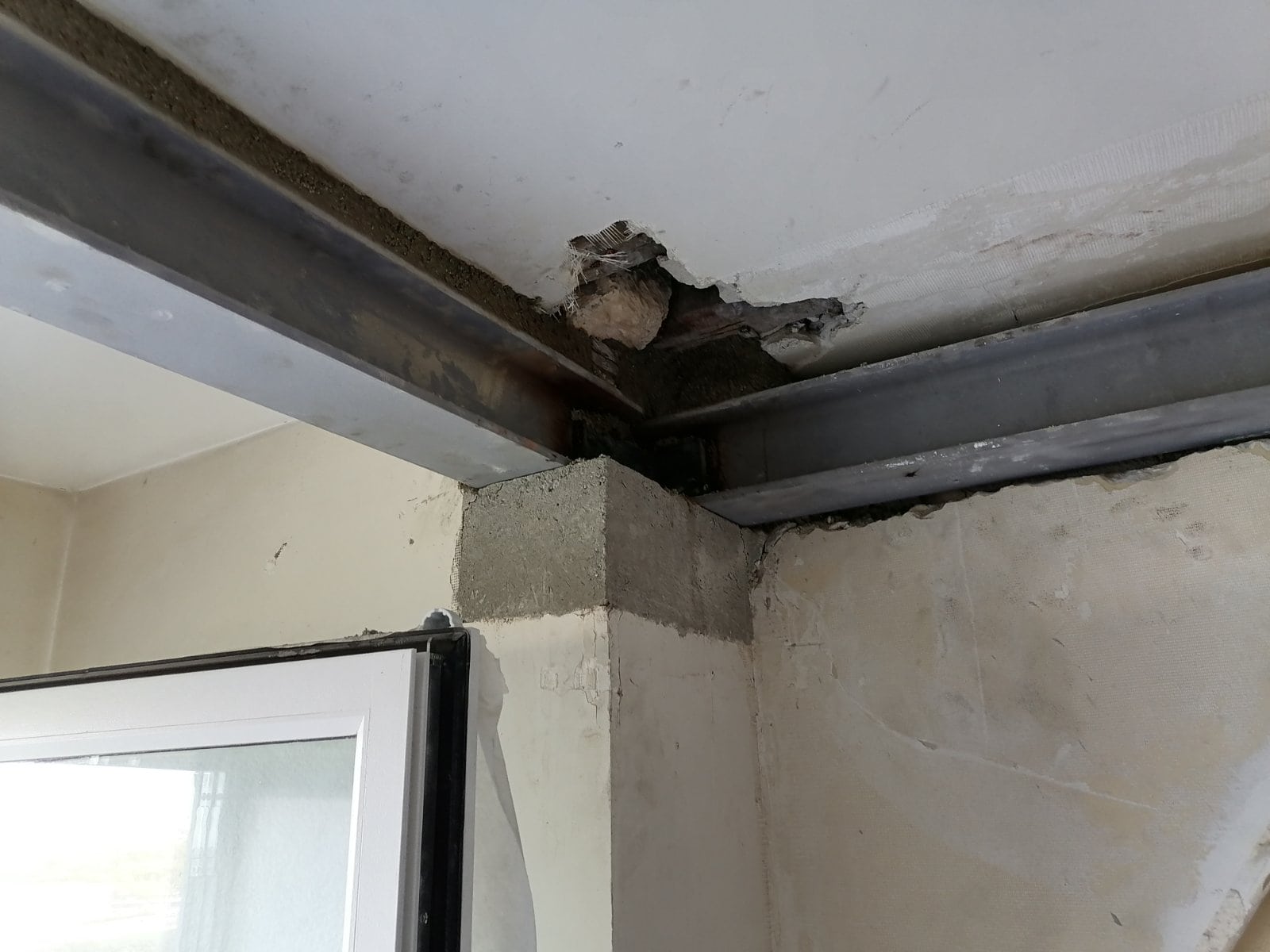

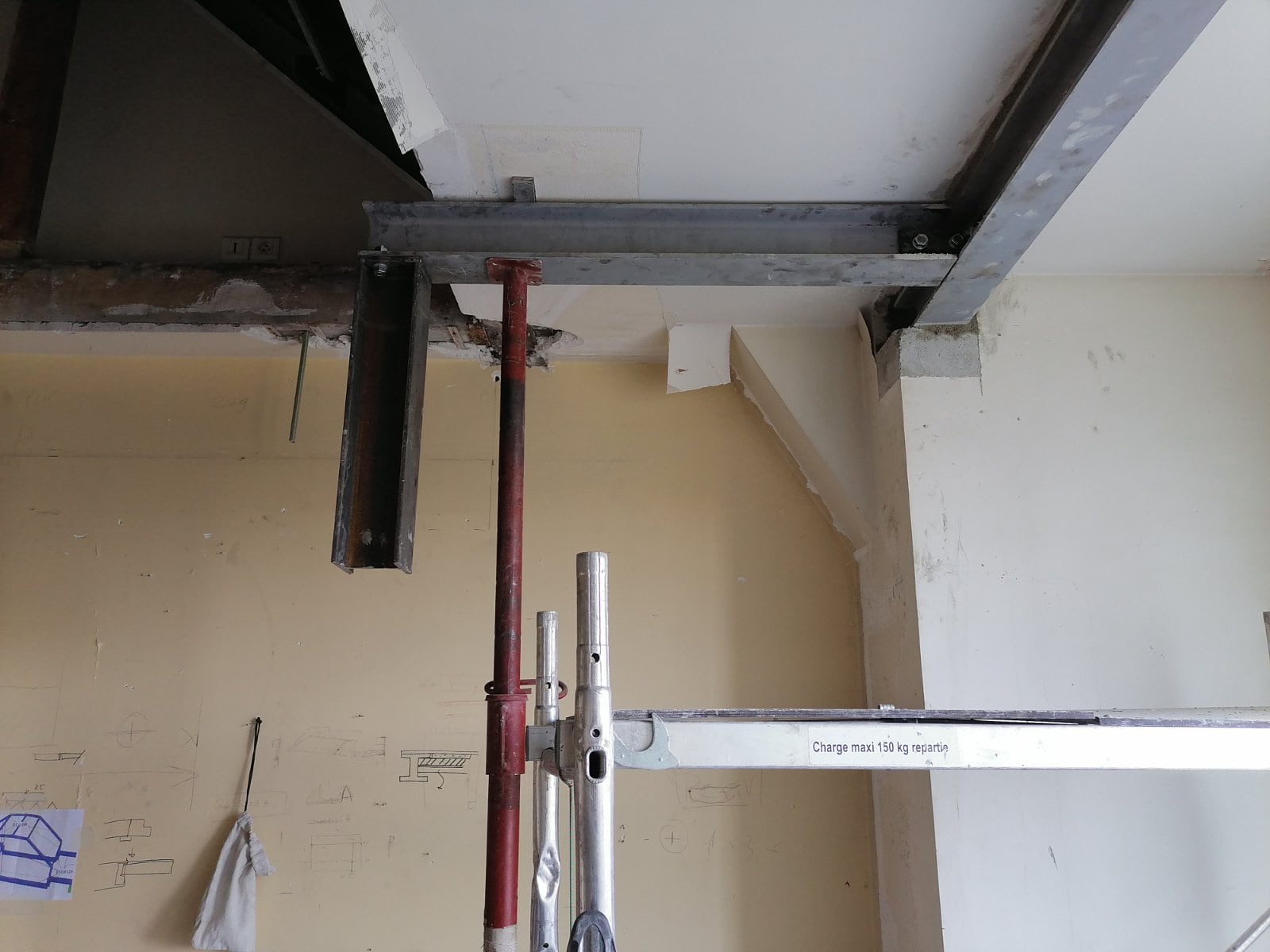

Une fois les préparations terminés, nous avons procédé à la création des sommiers en BA noyés dans le mur afin de créer des appuis pour les poutres qui seront encastrés dans les murs.

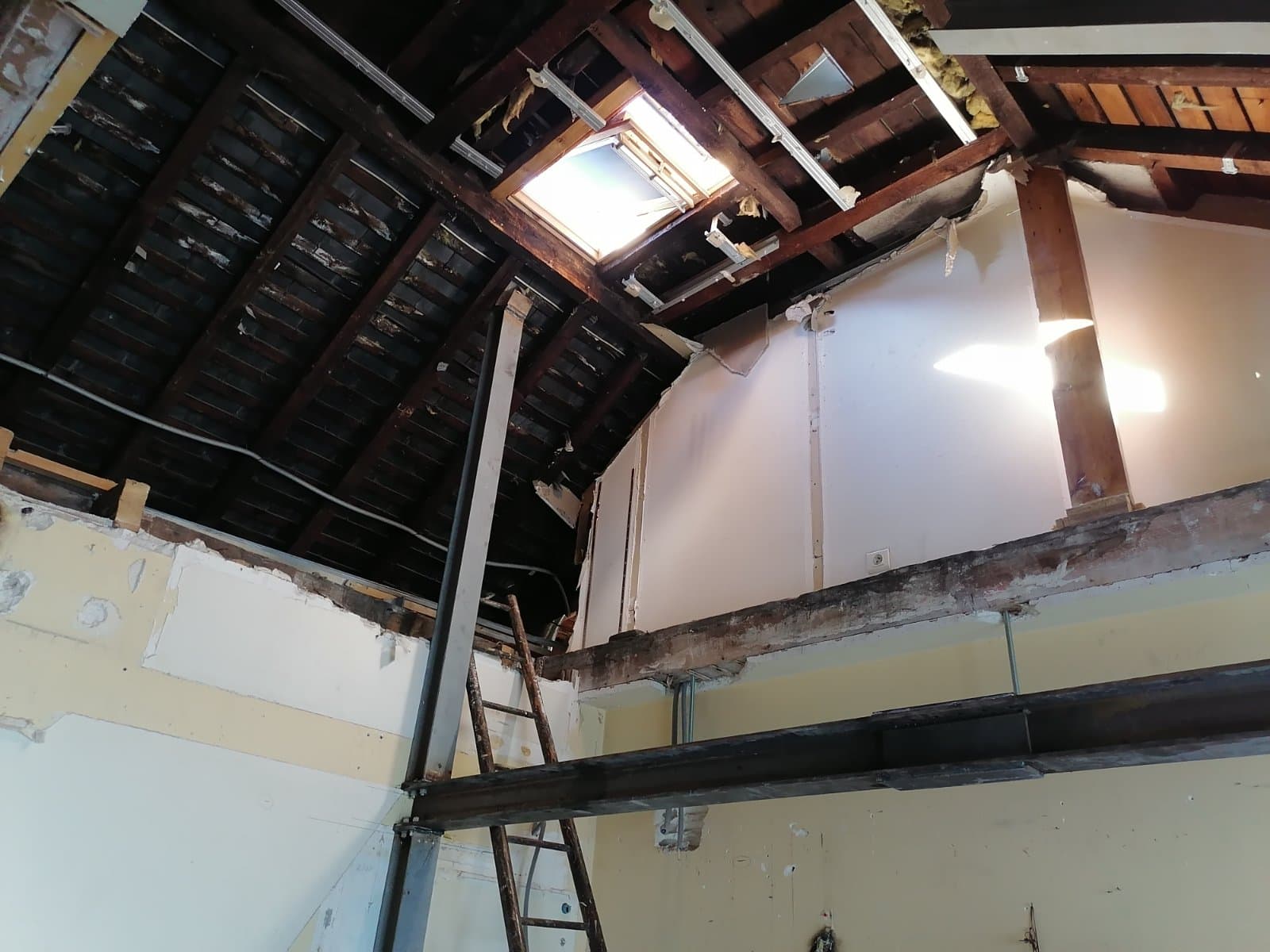

En suite nous avons mis en place les poteaux HEA100 par 2,60m de hauteur qui servent de soutien pour la future structure de la mezzanine.

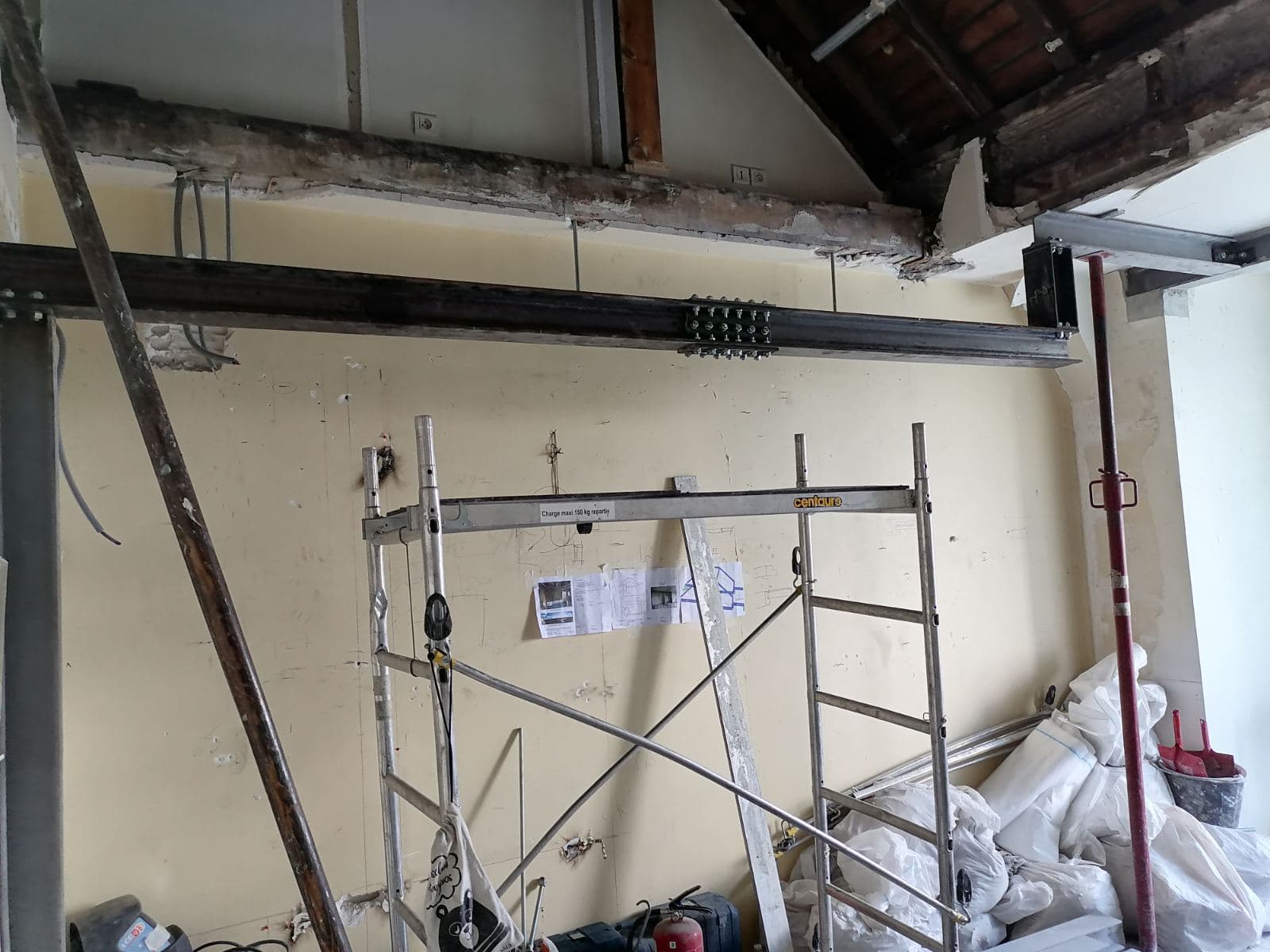

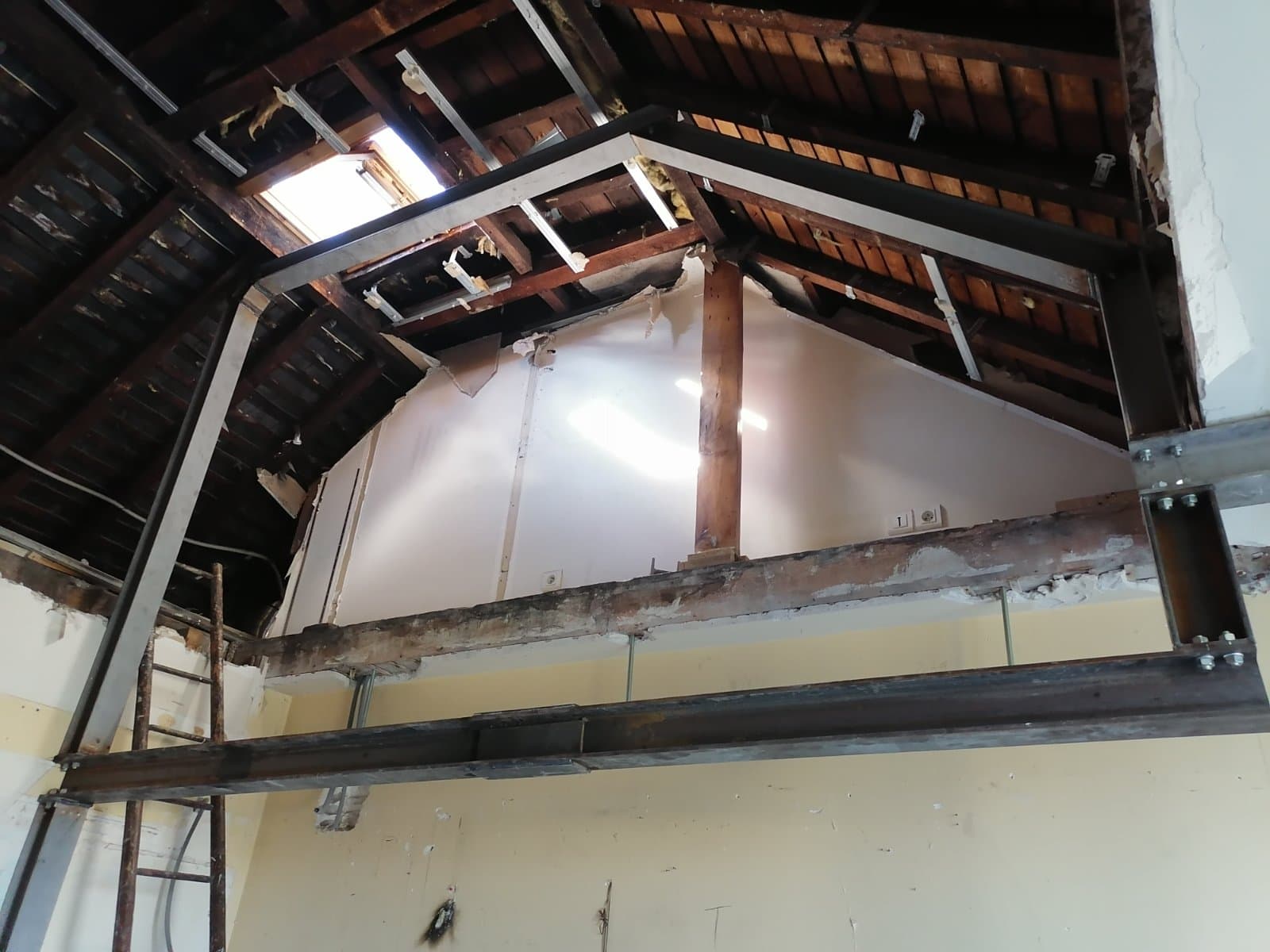

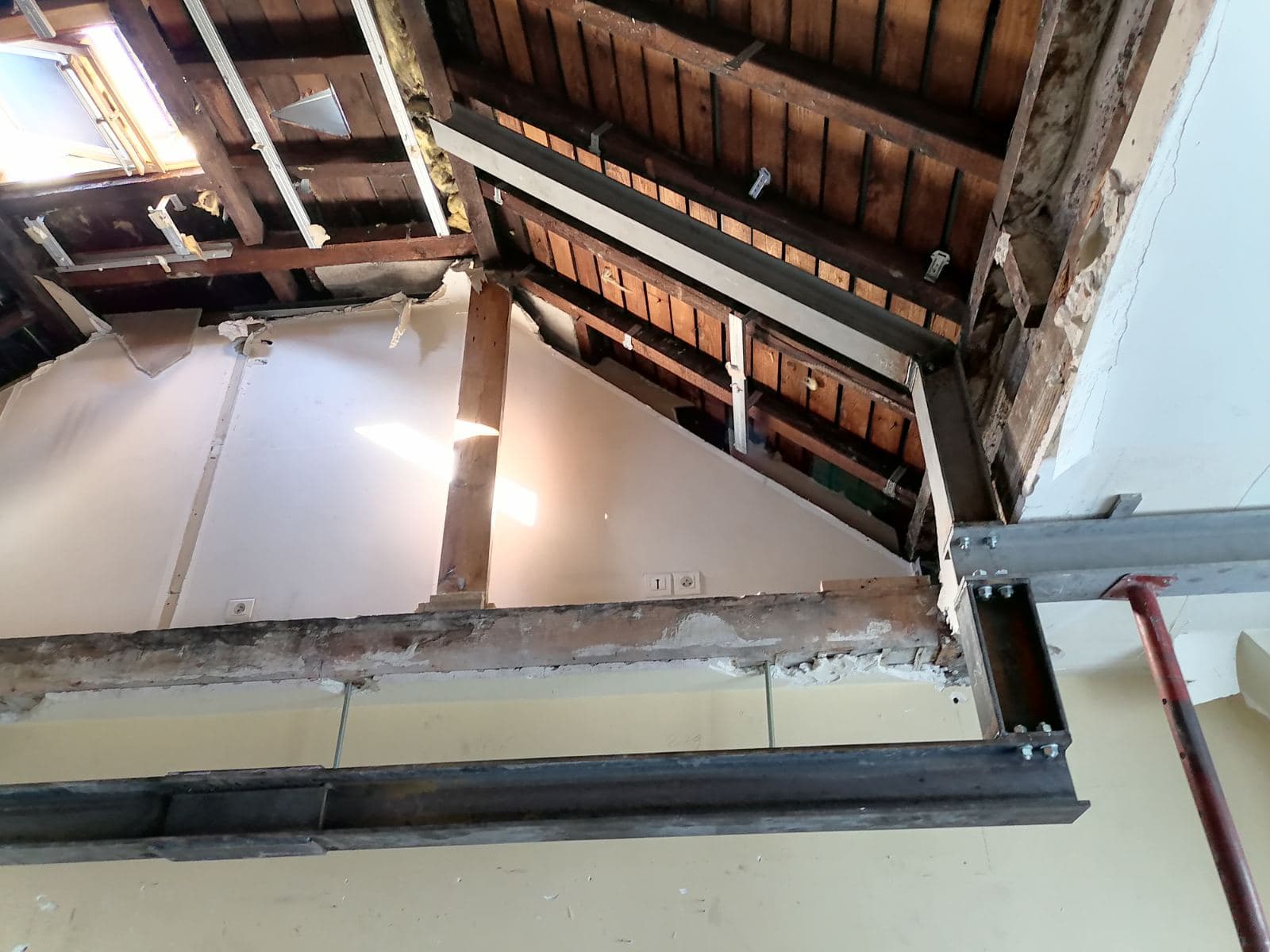

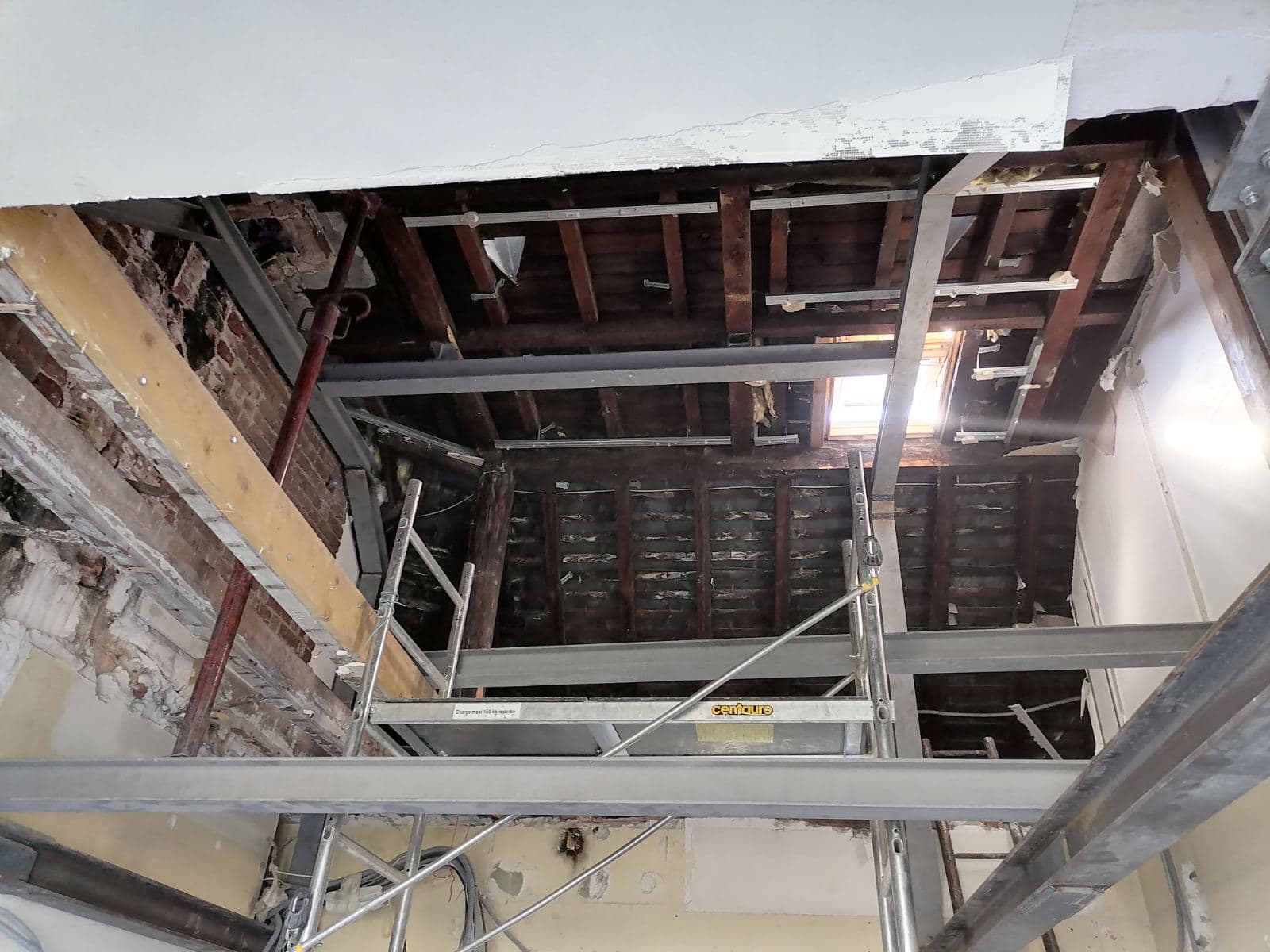

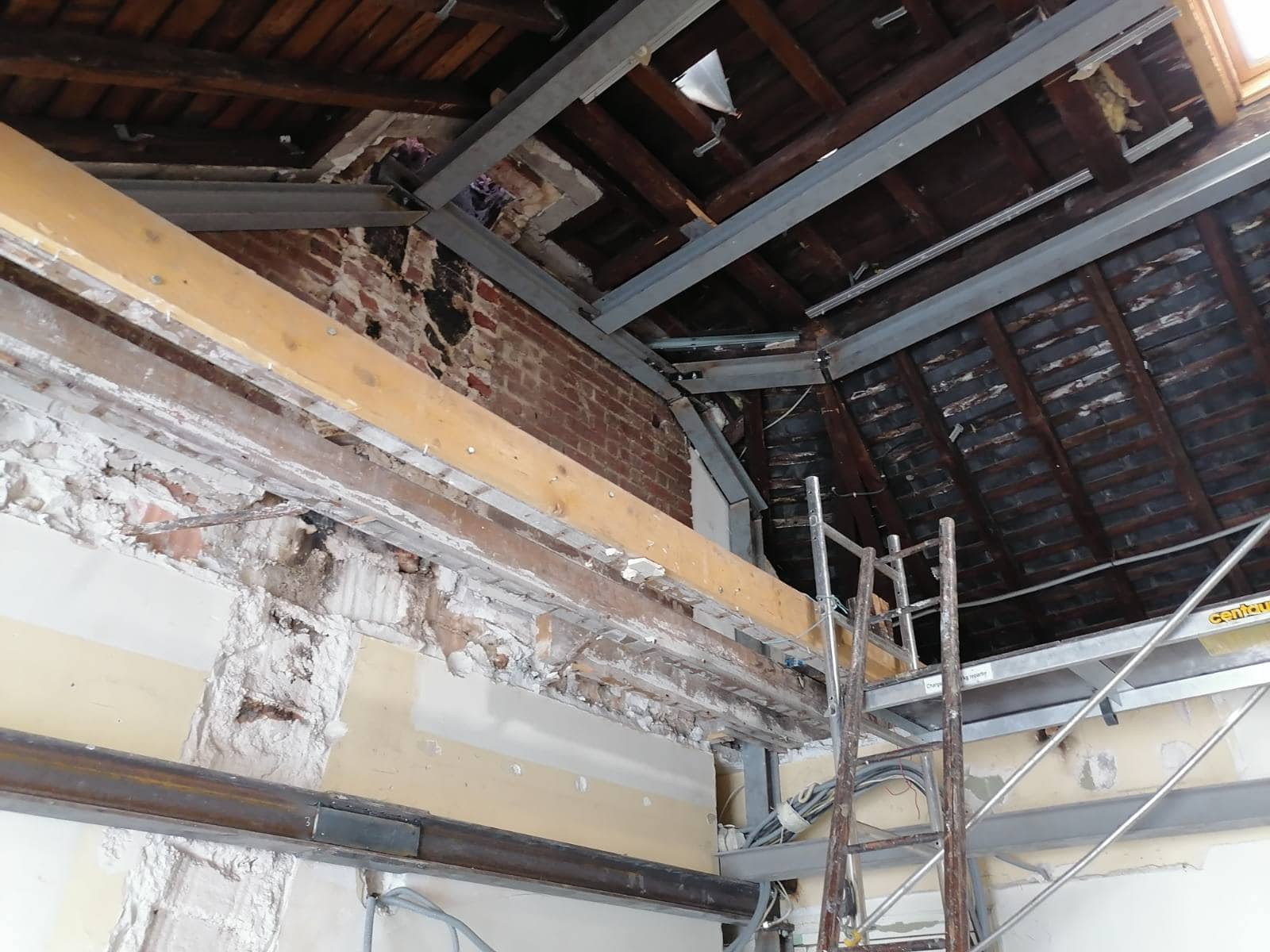

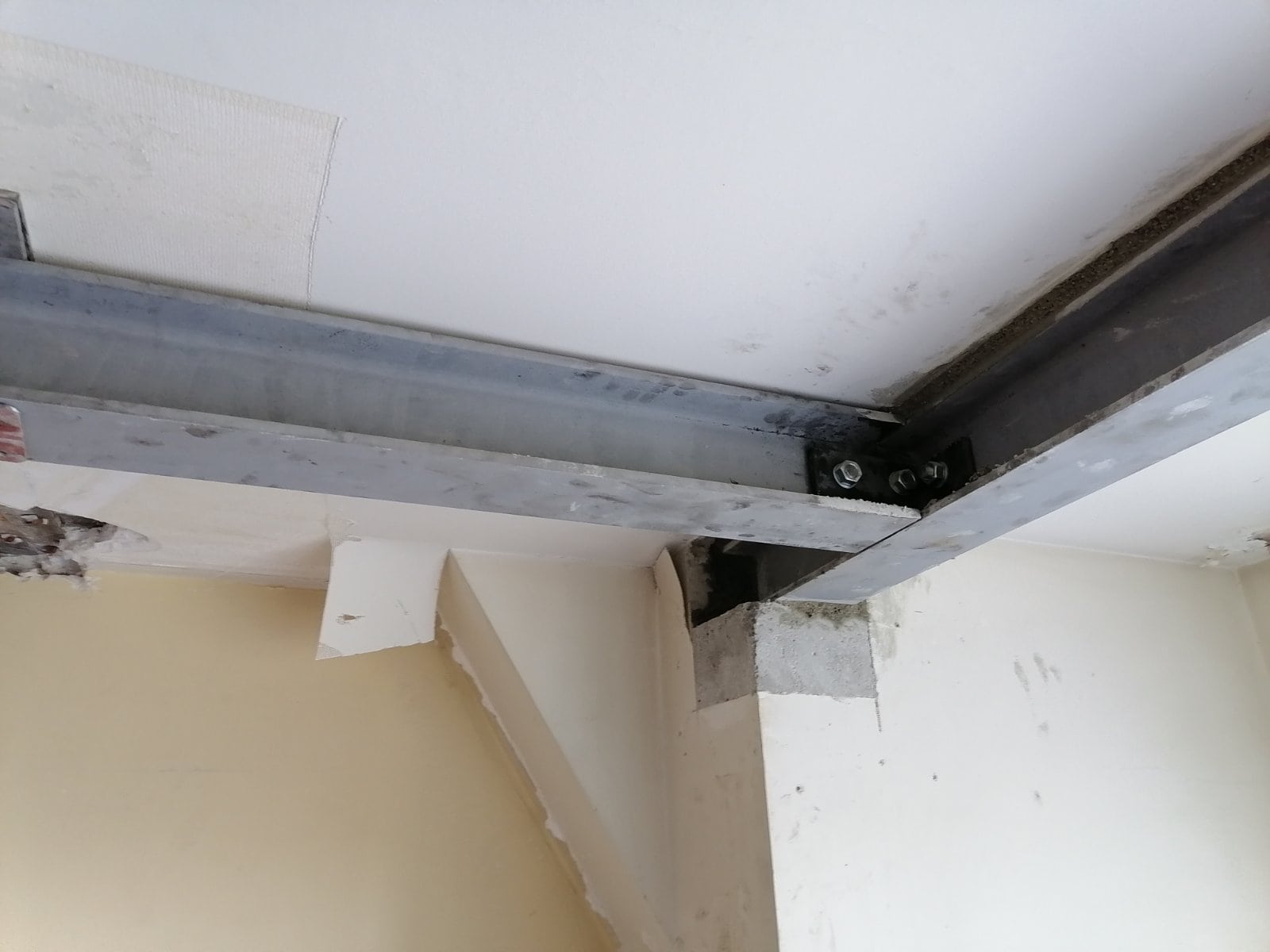

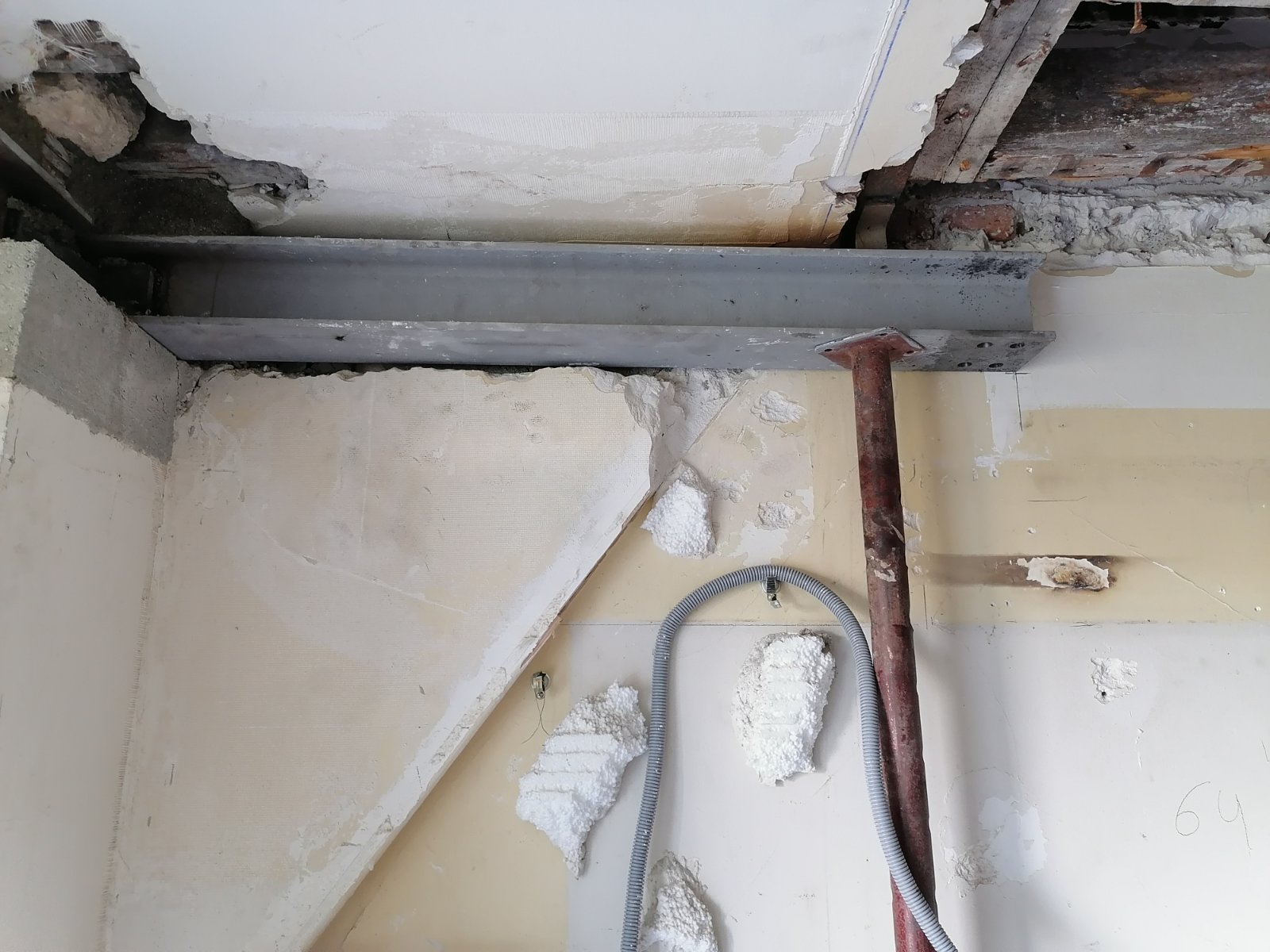

Puis, nous avons procédé au renforcement d’arbalétrier et poutre brisée par des linteaux HEA100 de longueur totale d’environ 6,20 selon le schéma défini par BET, assemblé de chaque extrémité avec la poutre HEB120 par platine de ép.10 mm + boulons M12, assemblage articulé ainsi qu’un assemblage rigide avec les pannes faîtières par corniers + soudure au cordon.

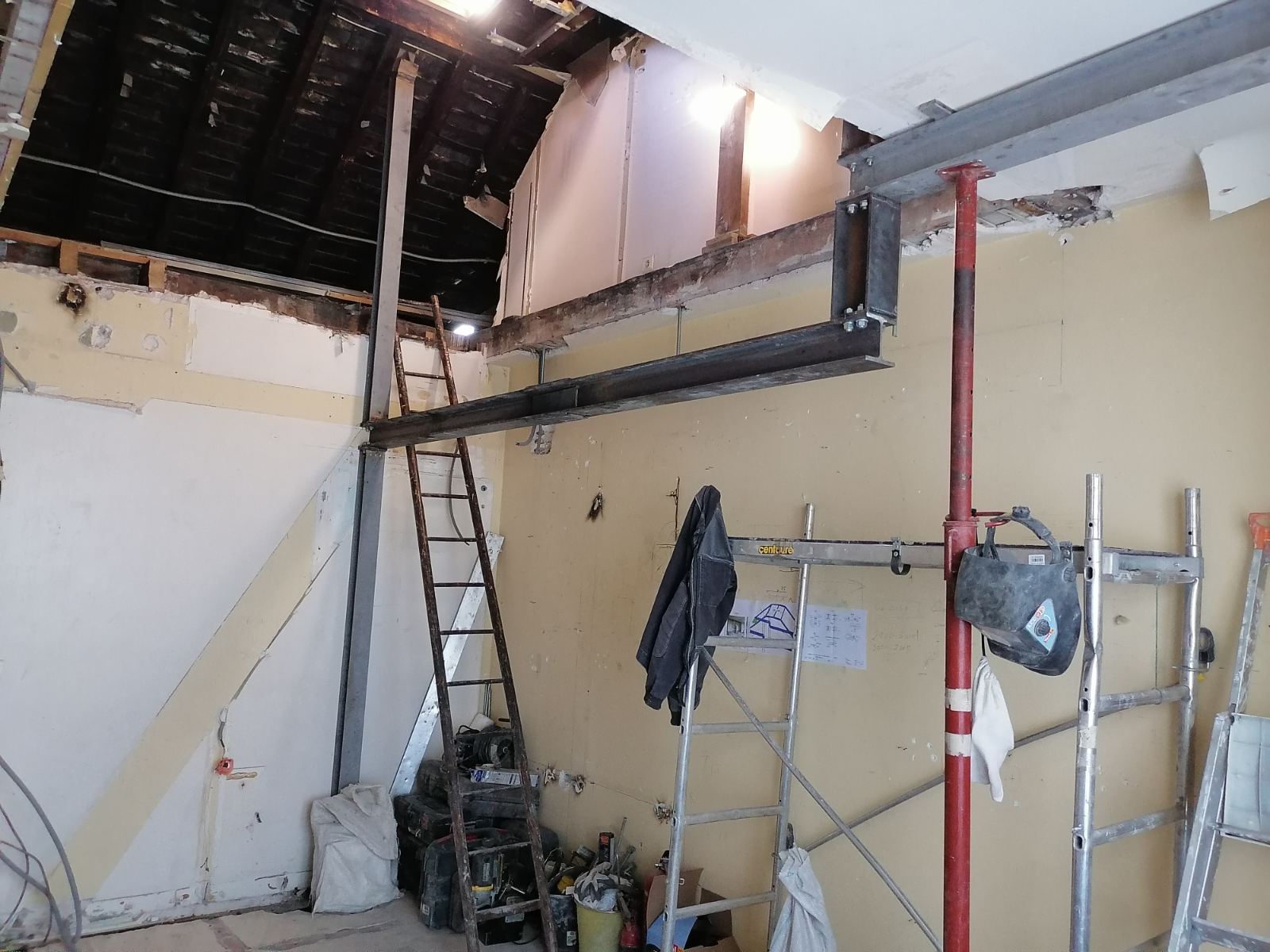

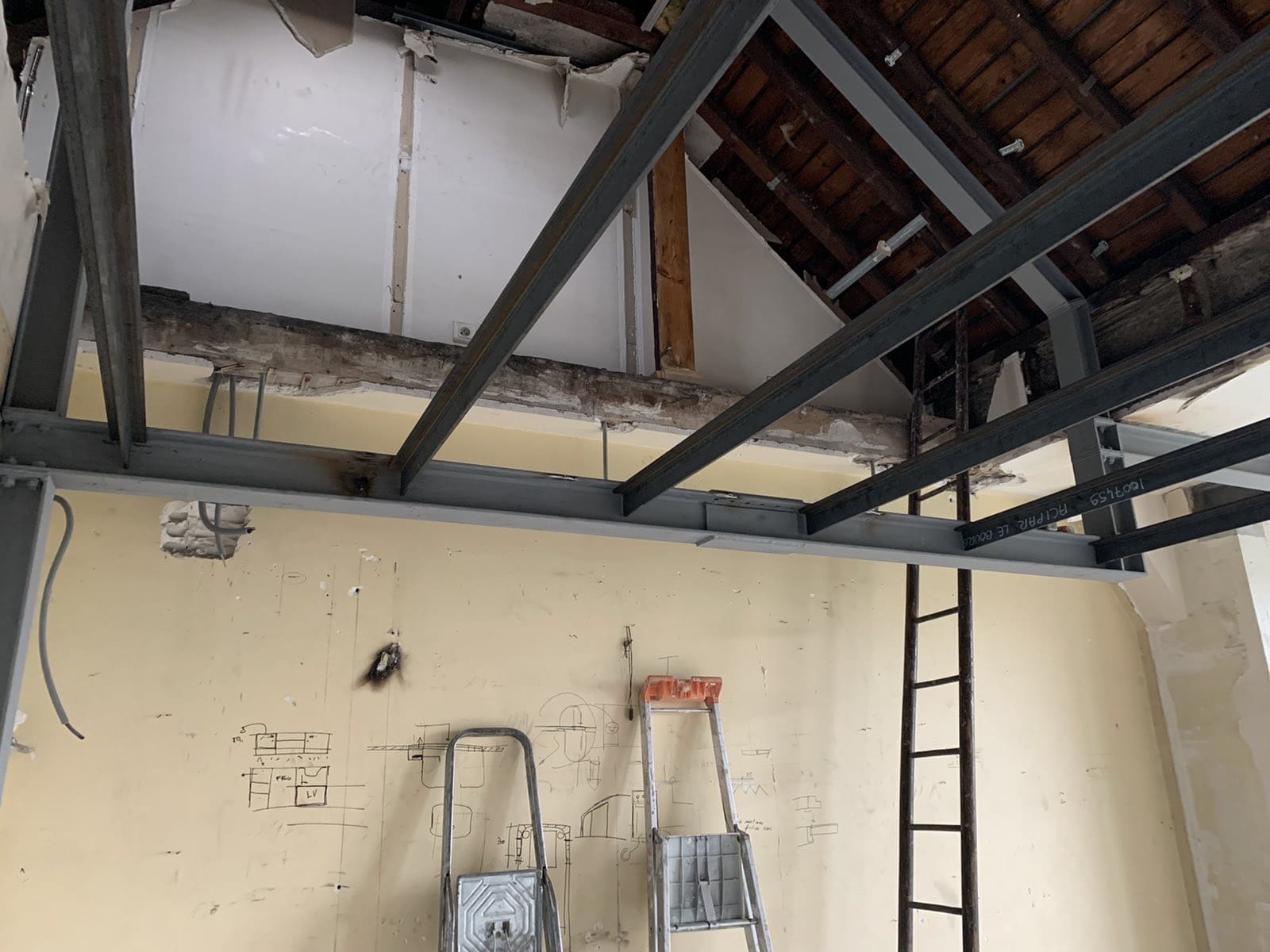

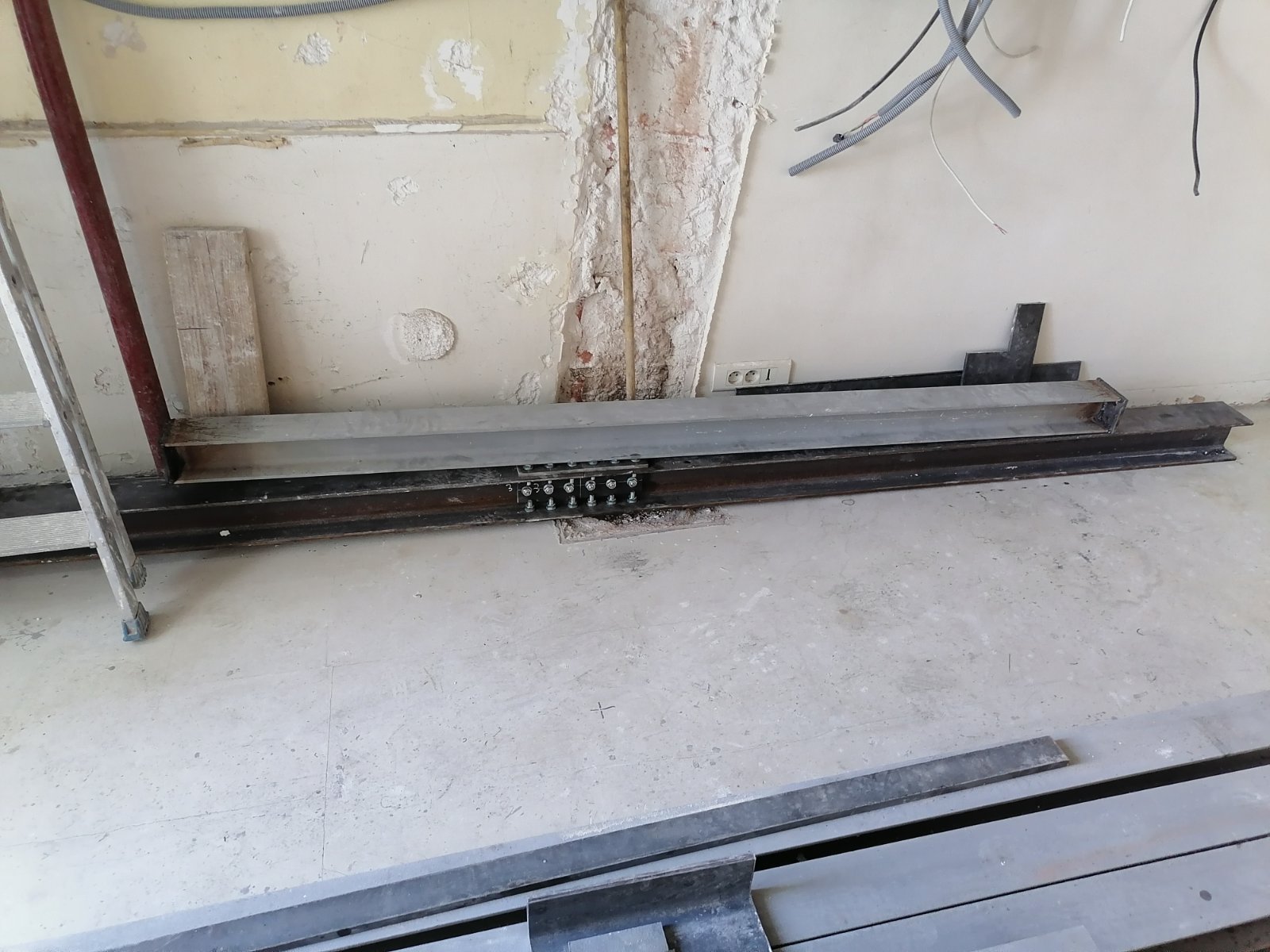

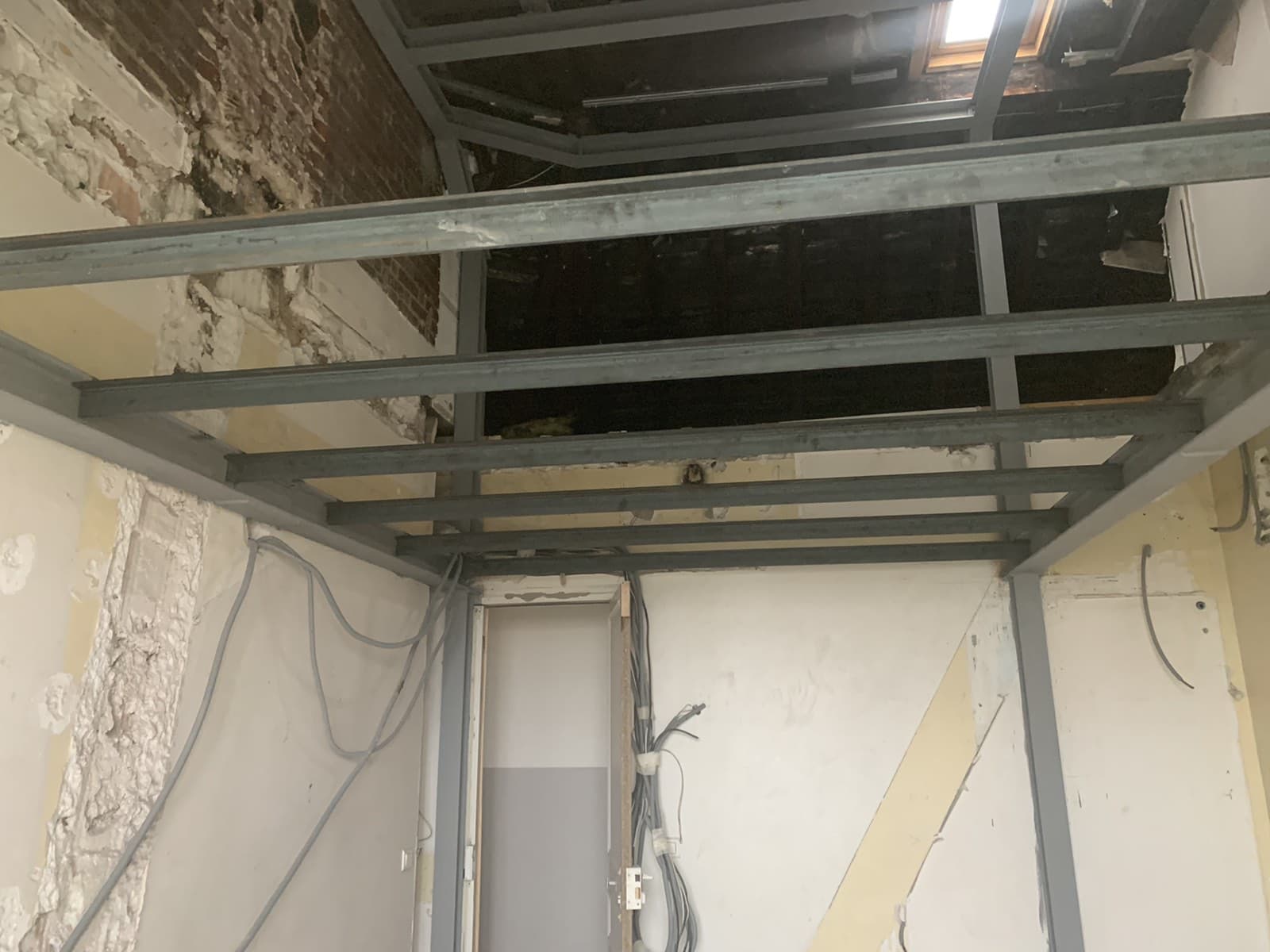

Après le renforcement de la charpente, nous avons procédé a la création de la mezzanine. Pour la création d’une mezzanine suspendu il a fallu poser une poutre maitresse HEB120 par longueur en total 4,90 ml selon le schéma défini par BET, posé sur sommier d’un côté et sur poteau HEA100 de l’autre, assemblé avec la poutre HEB120 et posé sur poteau HEA100. Un assemblage entre les pièces de la poutre séparées à été réalisé par platine + soudure au cordon + boulons M12.

Pour finir le chantier, nous avons recouvert la structure métallique de la peinture antirouille, puis procédé au nettoyage du chantier.
