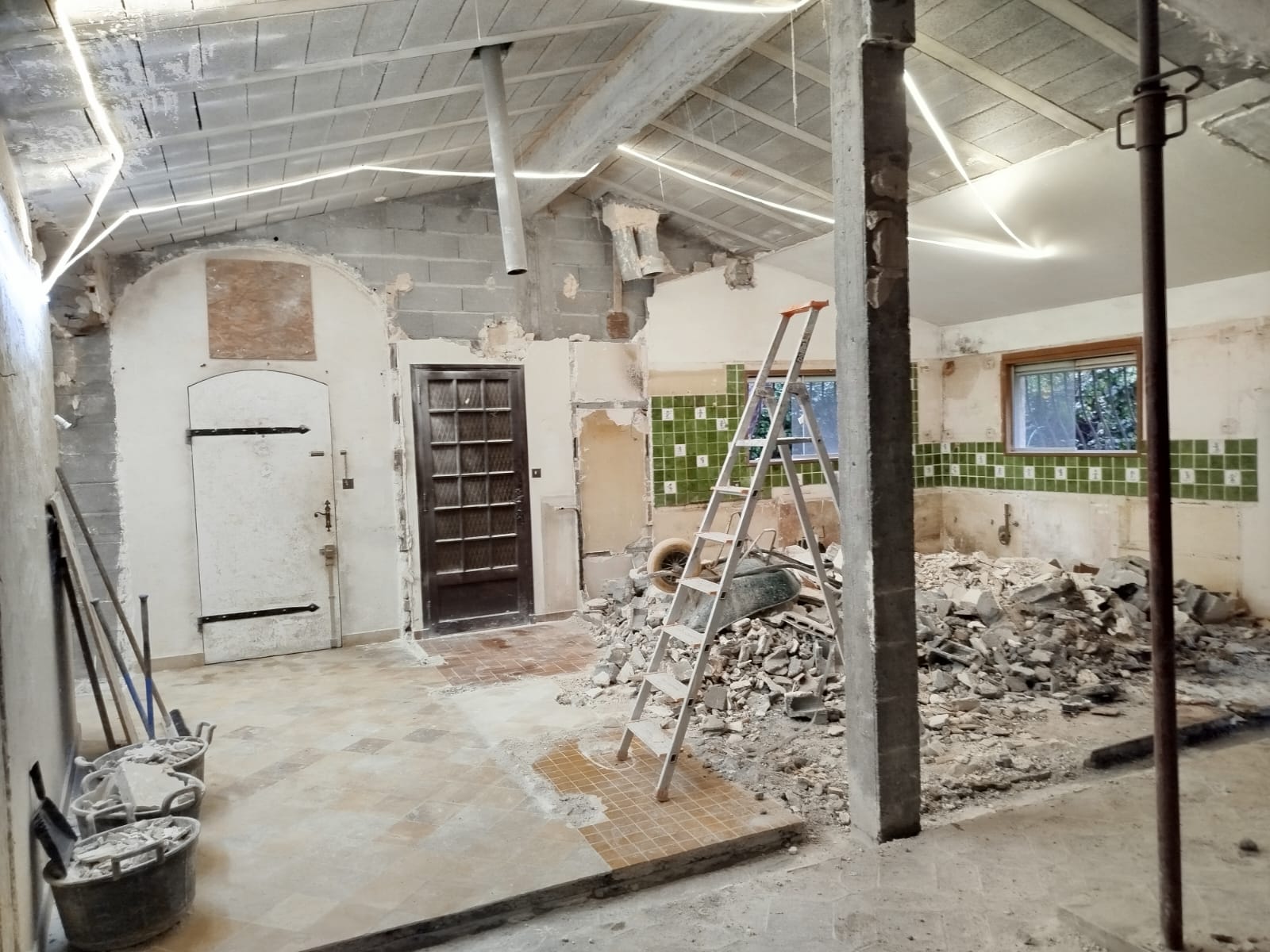

После демонтажа внутренних несущих перегородок OMPT GROUPE выполнила полное усиление стропильной системы с помощью независимой металлоконструкции в соответствии с требованиями конструкторского бюро.

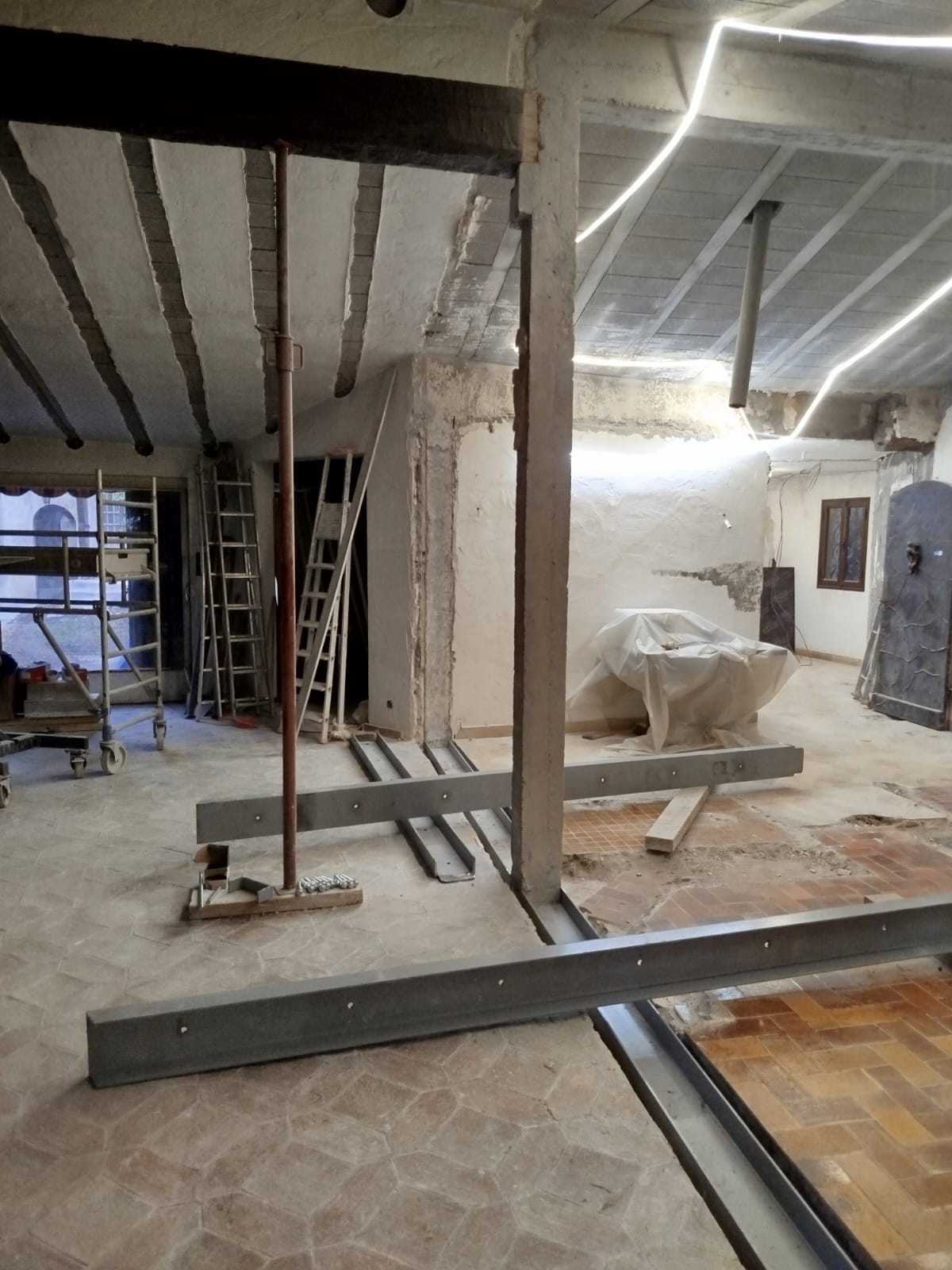

1. Установка основных металлических балок (HEA200)
- Две балки HEA200 установлены для восприятия нагрузок кровли вместо опор, удалённых при демонтаже.
- Они соединяются:
- в верхней части — с существующей балкой через систему монтажных пластин,
- по бокам — с усиленными наружными стенами.

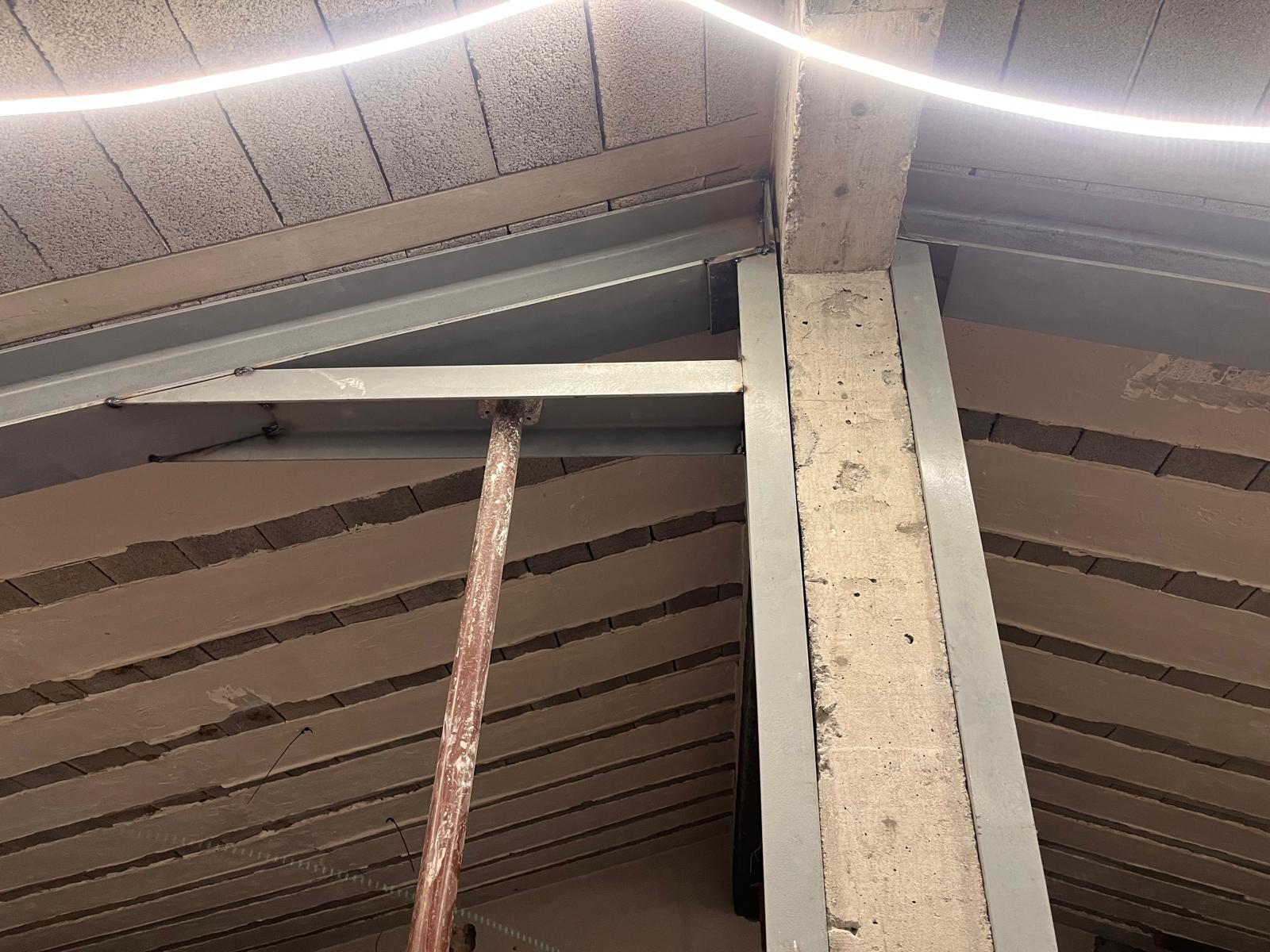

2. Усиление существующей центральной стойки

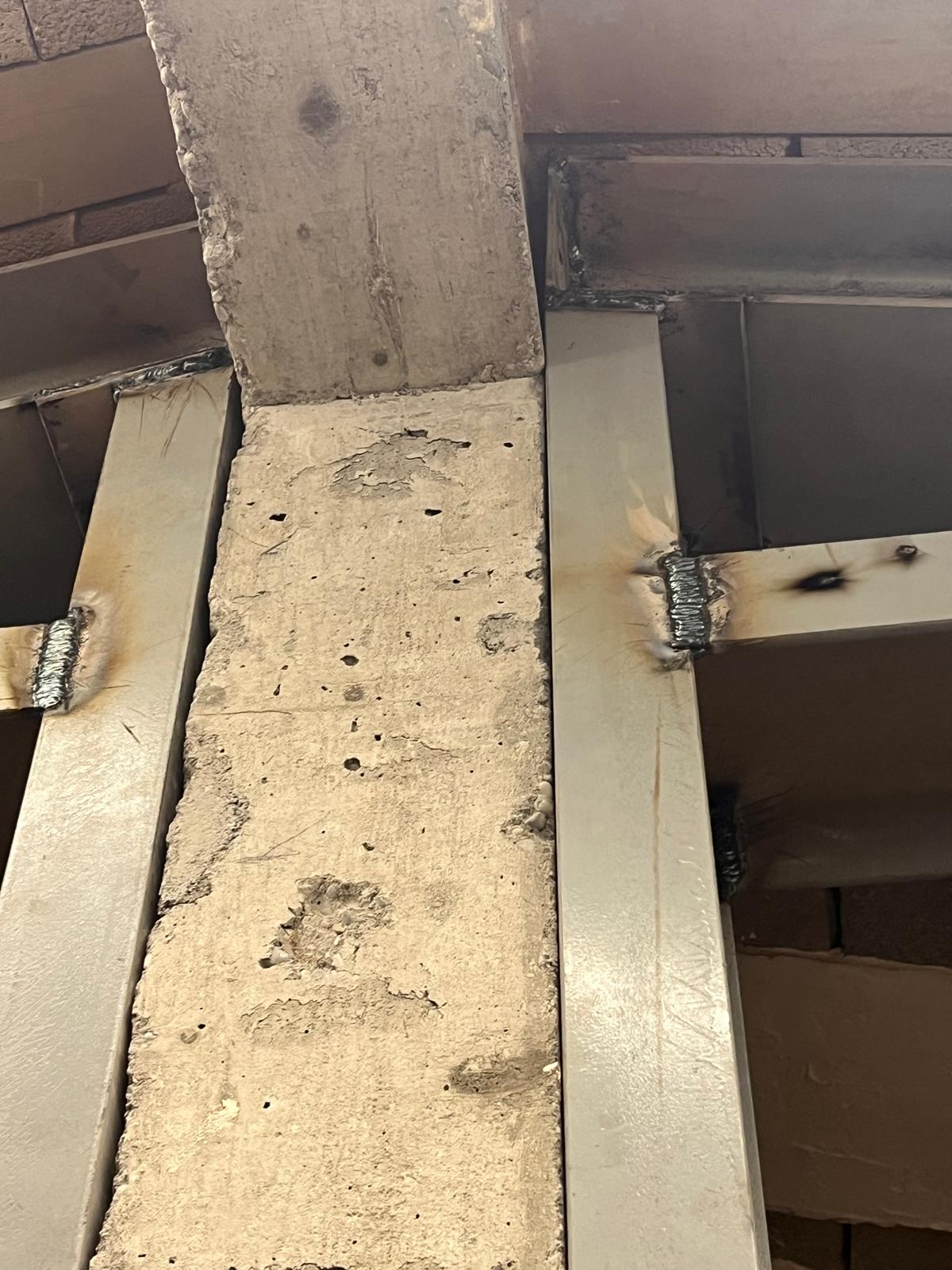

- Существующая стойка была обжата и усилена двумя профилями UPN200, образующими металлический короб.
- Крепление шпильками M16 класса 8.8 с шагом 50 см, закреплёнными химическим составом.
- Этот металлический короб теперь обеспечивает вертикальную передачу нагрузок и продольную устойчивость новой несущей системы.

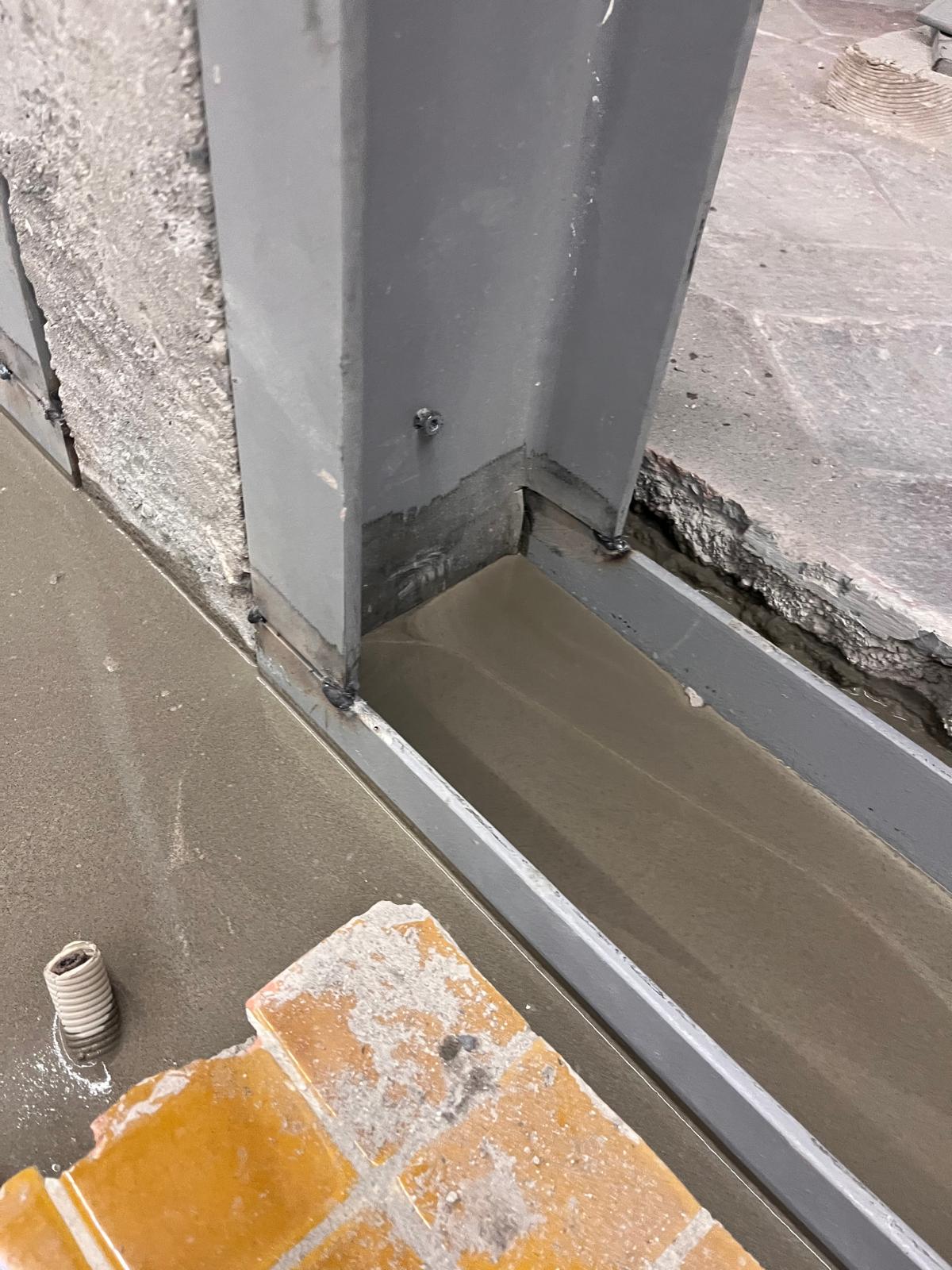

3. Установка поперечин и горизонтальных обвязок (UPN200)
- Сеть профилей UPN200 (внизу и на боковых стенах) установлена, чтобы обеспечить:
- восприятие нисходящих нагрузок,
- распределение горизонтальных усилий на наружные стены,
- общую устойчивость вновь созданной конструкции.
4. Опорные пластины и металлические соединения
- Установка стальных пластин S235 толщиной 10 мм, сплошной сварной шов.
- В каждой точке опоры — механическое соединение болтами M16.

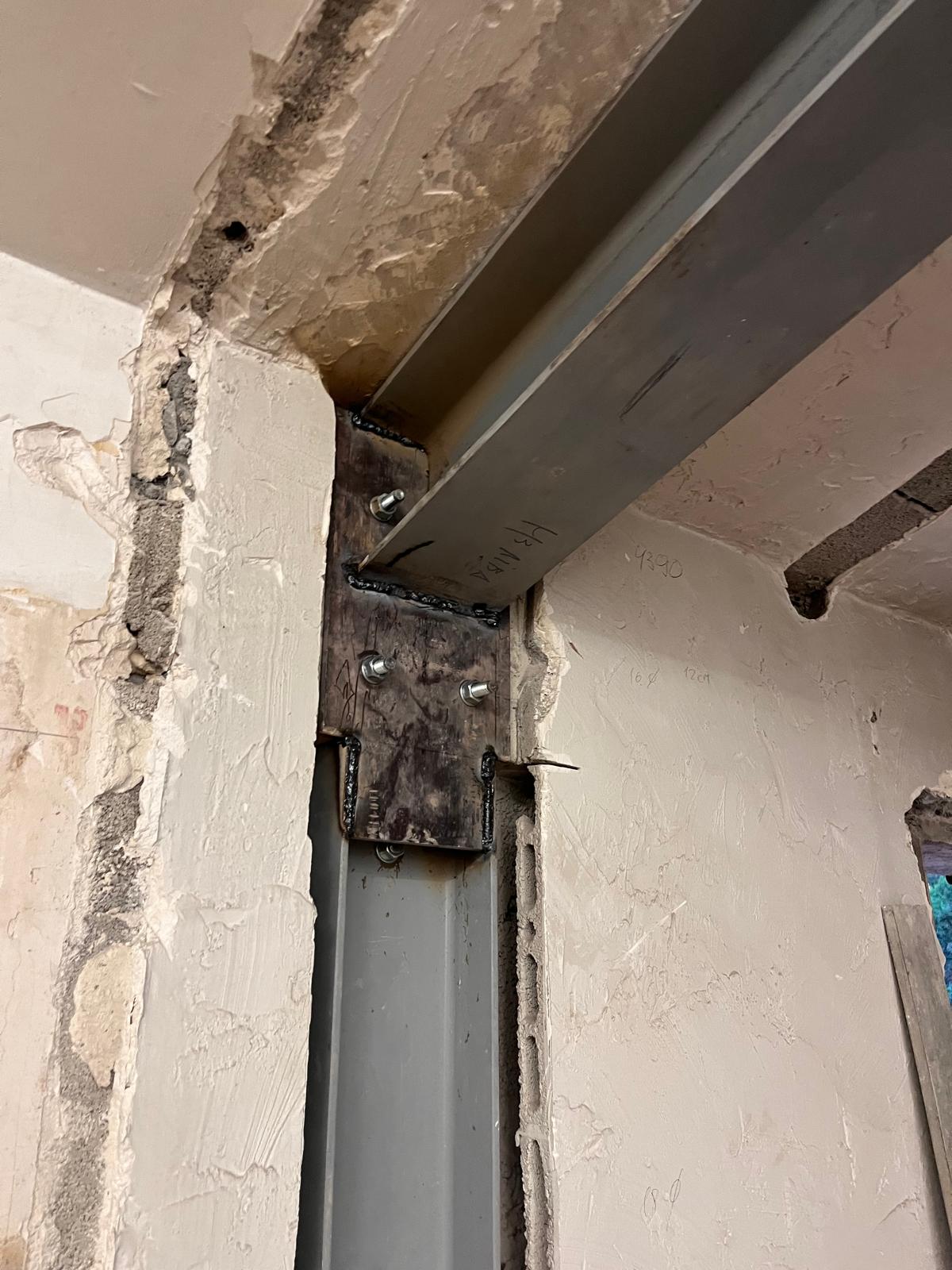

- В верхней части соединение между HEA200 и существующей балкой усилено 4 пластинами по 10 мм со сплошной сваркой.
5. Анкеровка в наружные стены

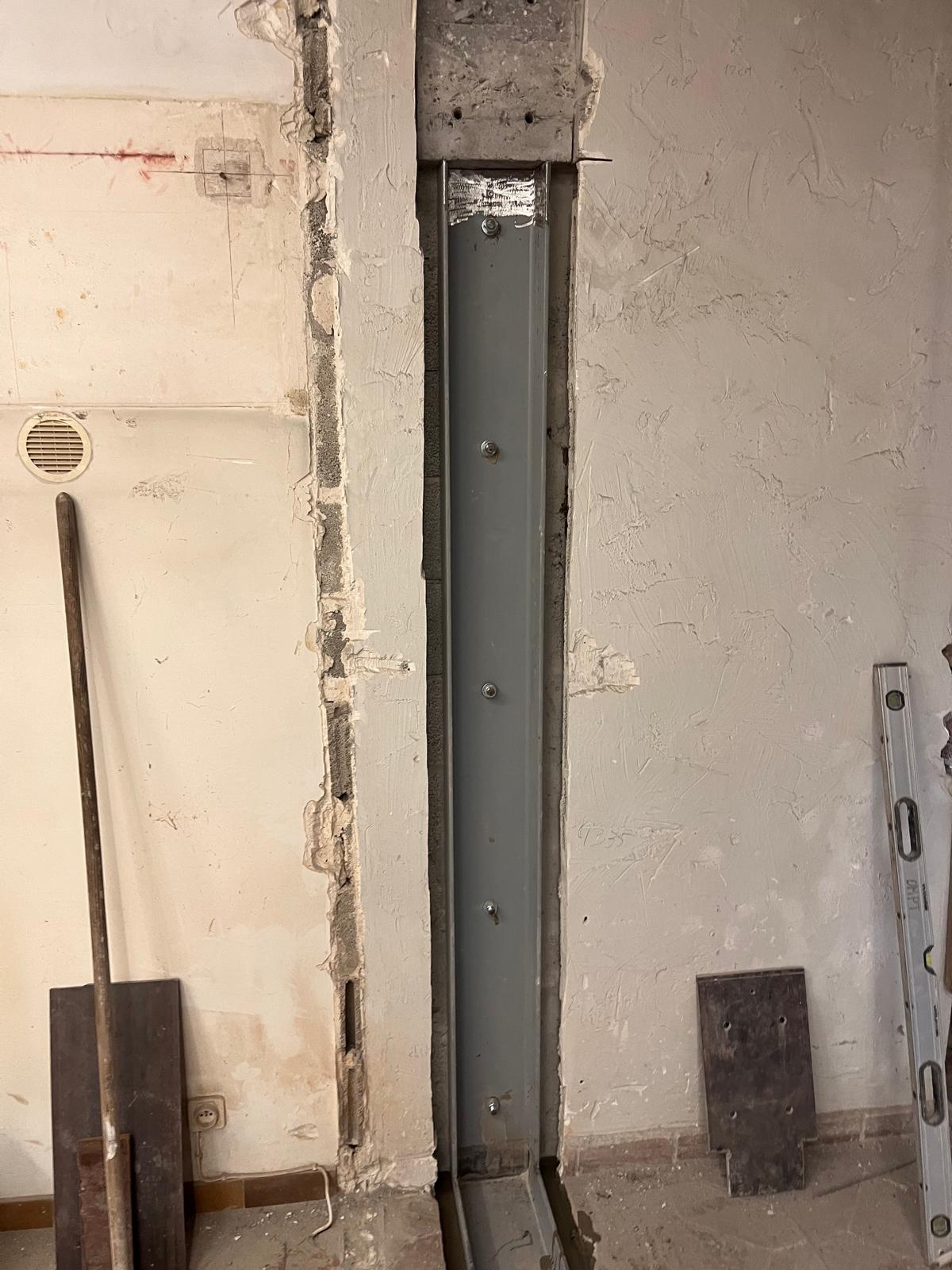

- Профили UPN и пластины крепятся к стенам шпильками M16 на химическом анкере через каждые 50 см, что обеспечивает надёжную передачу усилий.
Общая конструктивная функция
Металлоконструкция, смонтированная OMPT GROUPE, позволяет:
- восстановить полноценную несущую систему после удаления перегородок, которые изначально были несущими,
- обеспечить полное восприятие нагрузок кровли,
- повысить жёсткость и боковую устойчивость всей конструкции,
- гарантировать уровень безопасности, соответствующий требованиям BET.
