Ouverture de murs porteurs plans de principe des renforts et création mezzanine en structure métallique

Projet réalisé à 75009 Paris dans la catégorie Murs porteurs

Nécessite d’un poteau a l’intersection des filles B et C a confirmer avant travaux suivant nature et position des structures dans les étages inférieurs. Informations a transmettre au bureau attitude par la maîtrise d’oeuvre pour validation du principe du principe de renfort avant travaux

Mise a jour suit a la visite du 20/06/2018 Le poteau est nécessaire pour diffuser convenablement les charges sur les structures existantes sans risque de désordre

Si un élément en contradiction avec les principes des renforts pressente dans cette étude était découvert lors des travaux, alors l’entreprise et la maîtrise d’oeuvre avertiraient le bureau d’étude afin que l’Étude soit adaptée

Visite des niveaux inférieures a l’aplomb des ouvertures a organiser impérativement avant travaux pour validation des principes

1.Consolidation Renforcement
Fourniture réalisation et pose

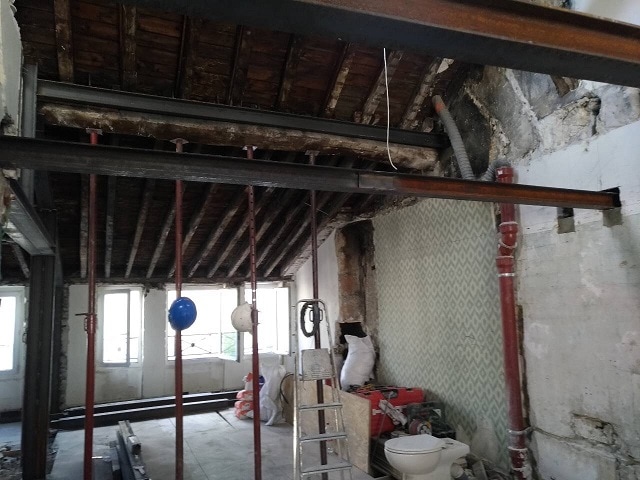

1. Étaiement vertical sur des murs selon le schéma défini par
BET
2. Installation garde corps chantier extérieure

2.Démolition – Démolition
Démolition avec tronçonneuse électrique et machine spéciale y
compris évacuation des gravats
1.Toiture existant
2. Mus porteur avec chemine

3.Terrasse – Poutre UPE 120
Fourniture et pose de poutre UPE 120 mm selon le schéma
défini par BET, prévoir scellement avec ciment rapide

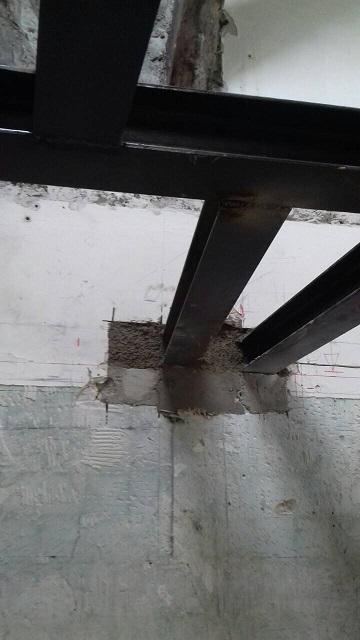

1.Prévoir fixation et scellement dans mur porteur extérieur
2.Création et pose des semelle
3.Pose platine boulonnage plus soudure avec poutre porteur en
HEA 200 mm
4.Boulonnage et scellement avec tige filetée

4.Terrasse – Poutre HEA 120
Fourniture et pose de poutre HEA 120 mm selon le schéma
défini par BET, prévoir scellement avec ciment rapide
1.Prévoir fixation et scellement dans mur porteur extérieur
2.Création et pose des semelle
3.Pose platine boulonnage plus soudure avec poutre porteur en
HEA 200 mm

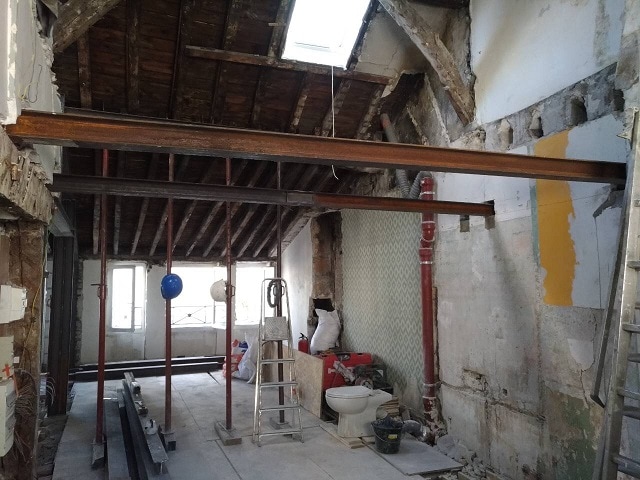

5.Terrasse – Poutre HEA 200
Fourniture et pose de poutre HEA 200 mm selon le schéma
défini par BET, prévoir scellement avec ciment rapide
1.Prévoir fixation et scellement dans mur porteur extérieur
2.Création et pose des semelle

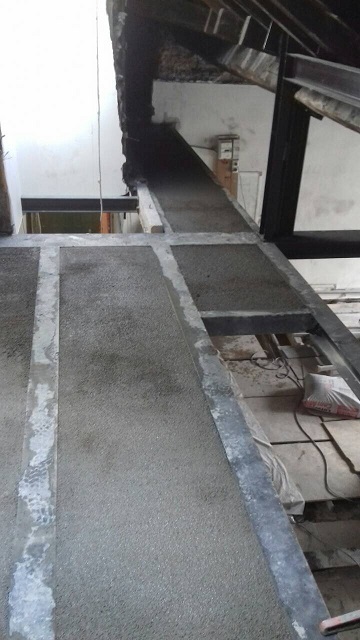

6.Terrasse – Bacs Acier +Béton
Fourniture et pose bacs acier Cofraplus 60 + béton structure
allégé type Latermix 1400 épaisseur 11 cm Treillis 11 cm + Trellis
superieur ST110
Selon le schéma défini par BET, prévoir scellement avec ciment
rapide

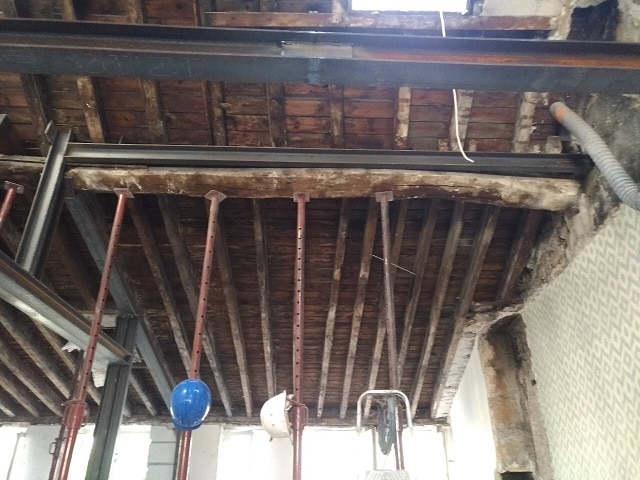

7. Consolidation Charpente – IPE 80
Fourniture et pose de poutre IPE 80 mm selon le schéma défini
par BET, prévoir scellement avec ciment rapide
1. Calage du trumeau de charment
2. Assemblage par soudure des sections complétés
3. Boulonnage entre 2 poutre

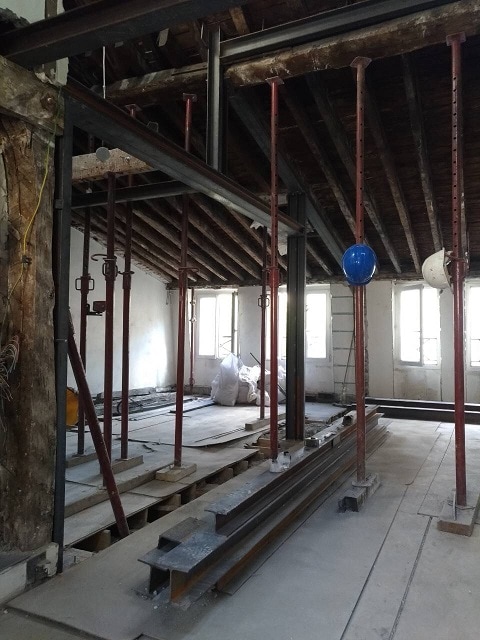

8.Ouverture – HEA 100
Fourniture et pose de poteau HEA 100 mm vertical selon le
schéma défini par BET
1. Prévoir soudure et boulonnage avec tige filetée 8×1 entre
poteaux et linteau
2. Boulonnage avec tige filetée 8×16 et cheville SPIT.TRIGA M20

9.Ouverture – Poutre HEA 200
Fourniture et pose de poutre HEB 200 mm selon le schéma
défini par BET, prévoir scellement avec ciment rapide
1. Assemblage appui de la poutre existante réalise sondage
2 Surfaçage béton ep 5 cm et scellement au mortier sans retrait
dans le mur existant en maçonnerie

10.Ouverture – Consolidation conduit chemine
Fourniture et pose consolidation ancien conduit de chemine
selon le schéma défini par BET,
1.Pose platine soude
2.Remplissage béton dan conduite
3.Pose Gousset métallique soude sur platine et dans HEA 200
4.Renfort métallique sur HEA 200

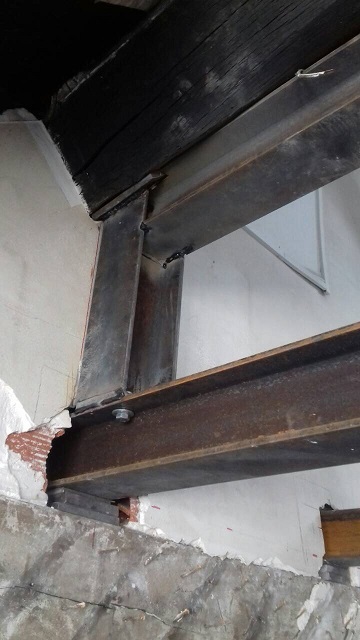

11.Platine
Fourniture et pose de platine soudée en épaisseur 10 mm
Prévoir soudure et boulonnage

12.Peinture antirouille
Fourniture et pose peinture antirouille transparent
sur structure en métal
